ステップ 1 － モデルとベクトルを作成

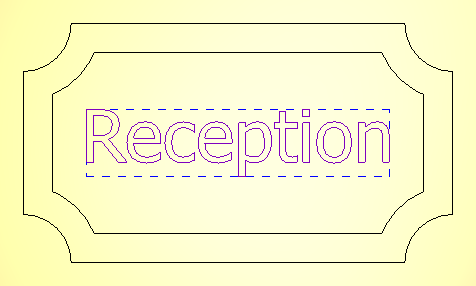

ここでは、Reception の文字が彫刻された飾り板の、モデルとベクトルを作成します。

次の方法で、モデルとベクトルを作成します。

1. モデルを作成します。
   1. 新規モデル ダイアログを表示します。
   2. ダイアログを、次のように設定します。

      幅 (X) － 500

      高さ (Y) － 300

   3. 単位 に mm を選択します。
   4. 解像度 を、約 1500 x 900 ポイントに設定します。
   5. OK をクリックします。

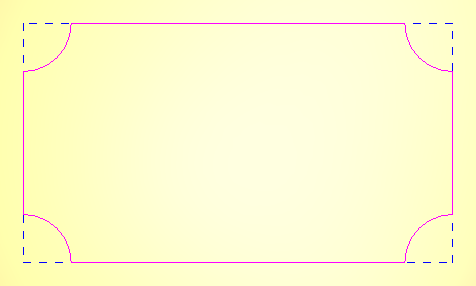

2. 飾り板の端を定義するベクトルを作成します。
   1. [ベクトル] > [作成] > [矩形] を選択します。ツール設定: 矩形の作成 パネルが表示されます。
   2. 長方形 を選択します。
   3. ダイアログを、次のように設定します。

      幅 － 450

      高さ － 250

      コーナー半径 － 50

   4. コーナーを反転 を選択します。
   5. 作成 をクリックします。ベクトルが作成され、ArtCAM の 3D ビューに表示されます。

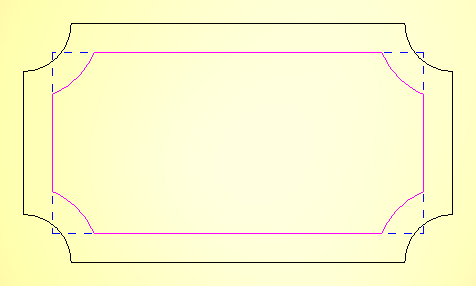

3. 飾り板の端からのオフセットで、枠線のベクトルを作成します。
   1. [ベクトル] > [オフセット] を選択します。ツール設定: ベクトルをオフセット パネルが表示されます。
   2. オフセット距離 に 30 を入力します。
   3. 内側 / 左側 を選択します。
   4. 面取り を選択します。
   5. オフセット をクリックします。ベクトルが作成され、ArtCAM の 3D ビューに表示されます。



   6. 3D ビューでクリックして、ベクトルの選択を解除します。
4. ベクトル テキストを作成します。
   1. [ベクトル] > [作成] > [テキスト] を選択します。ツール設定: テキスト ツール パネルが表示されます。
   2. フォント ドロップダウン リストから、Tahoma を選択します。
   3. サイズ を 55mm に設定します。
   4. 3D ビューをクリックして、Reception と入力します。
   5. 作成 をクリックします。ベクトルが作成され、ArtCAM の 3D ビューに表示されます。
   6. [ベクトル] > [配置調整] > [モデルの中心] を選択して、ベクトル テキストを飾り板の中央に配置します。



   7. 3D ビューでクリックして、ベクトルの選択を解除します。
