モデルは、ArtCAM でのすべての作業が保存されたアイテムです。モデルには、ベクトル、ビットマップ、レリーフ、製品を加工するためのツールパスなどが含まれています。モデルの作成時は、デザインする製品の材料シートの寸法、解像度、モデルの原点、単位を指定しなければなりません。
次の方法で、モデルを作成します。

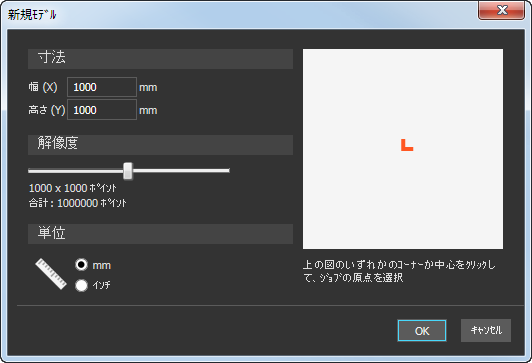

- スタート画面の 新規モデル をクリックします。新規モデル ダイアログが表示されます。
- 単位 を選択します。
- モデルの 幅 (X) と 高さ (Y) を入力します。ダイアログのグラフィック(白い部分)が、材料シートを反映した形に変化します。
- スライダーを使用して、モデルの 解像度 を指定します。ドラッグにともない、ピクセル数が変化します。
- ダイアログのグラフィックの中心、または、コーナーをクリックして、モデルの原点を指定します。原点アイコン
が、指定の位置に移動します。
- OK をクリックして、モデルを作成します。ダイアログが閉じて、ArtCAM のモデル画面が表示されます。
