ギャップ距離

ギャップ距離 を選択した場合、次のように設定します。

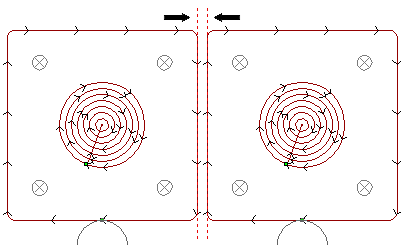

1. ギャップ (X) に、コピーとコピーとの間の X 軸方向のギャップを入力します。
2. ギャップ (Y) に、コピーとコピーとの間の Y 軸方向のギャップを入力します。
3. コピー数(列) と コピー数(行) に、列と行の数を入力します。
4. 配列コピーの方向を指定します。
   • 左から右へコピー － 選択したツールパスを X 軸に沿って右にコピーします。
   • 右から左にコピー － 選択したツールパスを X 軸に沿って左にコピーします。
   注: ボタンをクリックして、左から右へコピー と 右から左へコピー を切り替えることができます。
   • 下から上へコピー － 選択したツールパスを Y 軸に沿って上にコピーします。
   • 上から下へコピー － 選択したツールパスを Y 軸に沿って下にコピーします。
   注: ボタンをクリックして、下から上へコピー と 上から下へコピー を切り替えることができます。
