深さの輪郭 セクションでは、選択した工具でカットする形状を制御します。
- 平坦 － 一定の等高線で加工します。
- くぼみ － カーブした断面で加工します。
- 選択ベクトル － ベクトルで加工の形状を制御します。
深さの輪郭に 平坦、または、くぼみ を選択した場合、次のオプションが表示されます。
- 開始高さ － 表面模様を加工する深さ (Z) を入力します。
- 最小仕上げ深さ － 表面模様の最小深さ (Z) を入力します。
- 最大仕上げ深さ － 表面模様の最大深さ (Z) を入力します。
選択ベクトル を選択した場合、次のオプションが表示されます。
- 深さの輪郭として設定 － 開いた、グループ化されていないベクトルを選択して、深さの輪郭として設定 をクリックします。注: ベクトルの終了節点の X 座標は、開始節点の X 座標よりも大きくなければなりません。
- 最小仕上げ深さ － 表面模様の最小深さ (Z) を入力します。
- 最大仕上げ深さ － 表面模様の最大深さ (Z) を入力します。

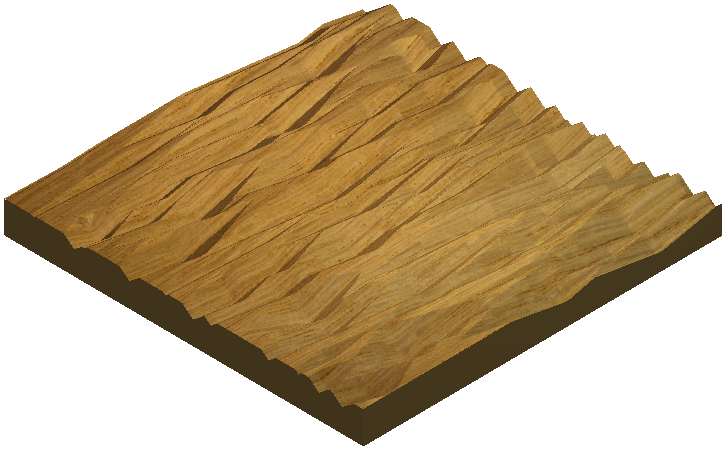

深さの輪郭を定義する V 字のベクトルと、V-Bit 32mm 100 degree (V 型テーパー ビット 32mm 110 度) 工具を使用すると、次のような表面模様が作成されます。
