表面模様ツールパス パネル － パターン

パターン セクションでは、作成するパターンの形状を指定します。パターンを繰り返して、表面模様を作成します。

• 直線 － 直線のパターンを作成します。パターンは、指定した最小値と最大値との間で、ランダムな大きさにストレッチされます。均等な大きさのパターンを作成する場合、最小値と最大値とを同じ値に設定します。
  • 最小パターン長さ － カットの最小距離を入力します。
  • 最大パターン長さ － カットの最大距離を入力します。
• 選択ベクトル － 選択したベクトルを、パターンとして使用します。
  1. グループ化されていない開いたベクトル、または、グループ化されていない閉じたベクトルを選択します。このベクトルを、パターンとして使用します。この例では、どちらも有効なベクトルです。
  2. パターン ベクトルとして設定 をクリックします。
  3. ベクトルの寸法の比率を保つ場合、縦横比を維持 を選択します。このオプションを選択した場合、最小パターン長さ と 最大パターン長さ だけを指定します。
  4. 最小パターン長さ に、カットの最小距離を入力します。
  5. 最大パターン長さ に、カットの最大距離を入力します。
  6. 縦横比を維持 を選択解除した場合、最小パターン幅 と 最大パターン幅 を入力します。
     注: パターンの幅と長さの指定時は、まず、選択したベクトルの寸法を入力し、希望のパターンが完成するまでプレビューを確認しながら値を調整します。

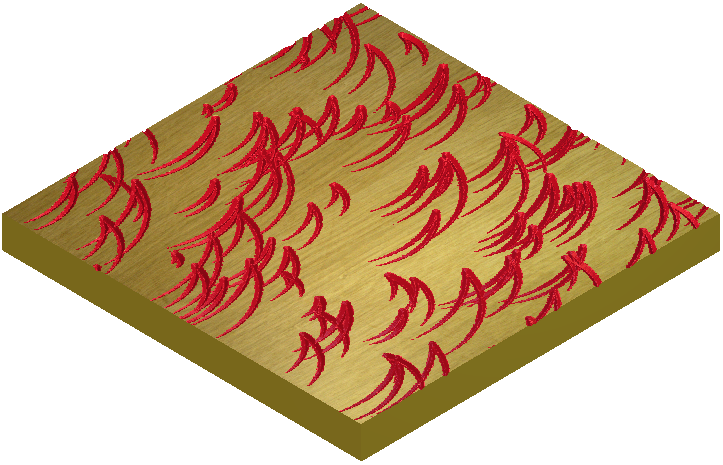

     前述の例での開いたベクトルと、V-Bit 32mm 100 degree (V 型テーパー ビット 32mm 110 度) 工具を使用すると、次のような表面模様が作成されます。
