壁交差コンポーネントから輪郭を取り除くには

コンポーネントから輪郭を取り除くことで、壁交差を修正するには、次の手順を使用します。輪郭は、コンポーネントと重なるポリラインで囲まれた任意のエリアです。

1. 変更対象の壁交差を持つ壁セグメントを選択します。
2. [壁]タブ[クリーンアップ]パネル[クリーンアップ インプレイス編集]をクリックします.

   壁スタイル インデックスに基づいて、最初の壁コンポーネントの頂点グリップとエッジ グリップが表示されます。

3. 輪郭を取り除くコンポーネントを選択します。

   一度に複数のコンポーネントから輪郭を取り除くことができます。[Esc]を押して、コンポーネントの選択を解除します。

4. [インプレイス編集]タブ[修正]パネル[差]をクリックします。
5. 除去する輪郭を選択します。
6. 選択した線図を消去する場合は Y と入力し、保持する場合は N と入力します。
7. インプレイス編集セッションを終了します。

   次の操作を行いたい場合	次のように操作します
   インプレイス編集セッション中に加えた変更を破棄します。	[インプレイス編集]タブ[編集]パネル[キャンセル]をクリックします。
   インプレイス編集セッション中に加えた変更を保存します。	[インプレイス編集]タブ[編集]パネル[完了]をクリックします。

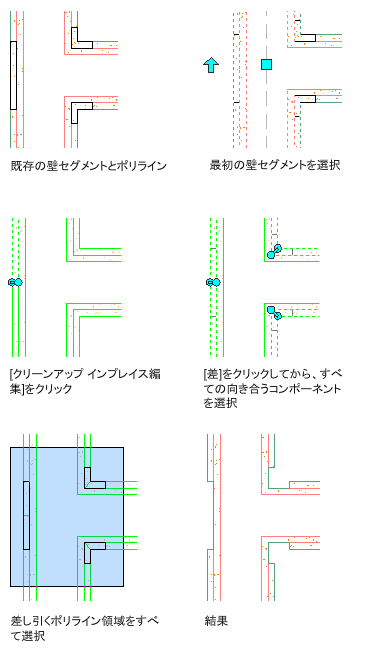

   次の例では、面コンポーネントから輪郭を取り除いて、切り抜かれた状態を作成しています。
