カスタム窓形状の輪郭を作成するには、次の手順を実行します。作成したカスタム窓形状は、窓スタイルに適用できます。
輪郭は、同心の 2 つの閉じたポリラインから構成されます。外側のポリライン(リング)は窓の形状になり、内側のポリラインは窓フレームの内側の形状(ボイド部分)になります。内側のポリラインをさらに追加すれば、複数のボイドを作成できます。内側のポリラインは、窓フレームの外側の形状を表す外側のポリラインの内部に完全に収まっている必要があります。ポリラインは、サイズと形状の点で相互につり合っており、窓スタイルから作成された各窓にもつり合っています。
これらのポリラインは図面上のどこにでも作成でき、最終的な窓フレームのサイズとの関係で好都合な尺度を使用できます。窓を基準にしてポリラインのサイズを決める方法の 1 つとして、既存の窓にスナップしてポリラインを描いた後、完成したそのポリラインを横に移動する、という方法があります。

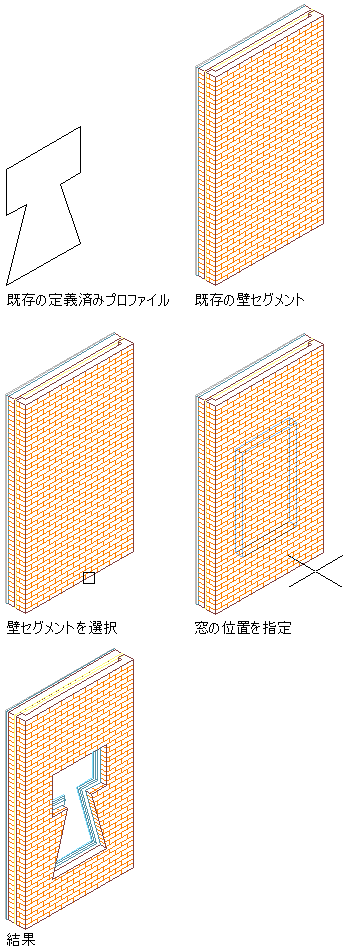

輪郭に基づいた窓を壁に追加
- 窓フレームの内側と外側を表す、同心の閉じたポリラインを描きます。
- 外側のポリラインを選択して右クリックし、[変換]
[輪郭定義]をクリックします。 - a (リングを追加)と入力します。
- 内側のポリラインを選択します。
- 輪郭の挿入点を指定します。
挿入点は通常、左下コーナーになります。
- 輪郭の名前を入力し、[OK]をクリックします。
