概要 - カスタム線種内の文字

線種に文字を含めることができます。

文字を埋め込んだ線種は、ユーテリティ、境界、等高線などを示すのに使用できます。単純な線種と同様に、ユーザが指定する頂点に従って線が動的に描かれます。線分に埋め込まれた文字は常に完全に表示され、一部が欠けることはありません。

埋め込み文字を含む線種パターン記述子は、単純な線種と同様です。

たとえば、HOT_WATER_SUPPLY という線種は次のように定義します。

*HOT_WATER_SUPPLY,---- HW ---- HW ---- HW ---- HW ---- HW ----
A,.5,-.2,["HW",STANDARD,S=.1,U=0.0,X=-0.1,Y=-.05],-.2

これは、作図単位長 0.5 のダッシュで始まり、作図単位長 0.2 のスペース、いくつかの尺度と配置のパラメータを含む文字 HW、およびもう 1 つの作図単位長 0.2 のスペースで構成される繰り返しパターンを表しています。文字は、尺度 0.1、直立回転角度 0 度、X オフセット -0.1、Y オフセット -0.05 の文字スタイル STANDARD に割り当てられた文字フォントです。このパターンが線分の長さだけ繰り返され、作図単位長 0.5 のダッシュで終わります。この線種は、次のように表示されます。

総スペース長は 0.2 + 0.2 = 0.4 で、文字の起点は最初のアップストロークの最後から、X 方向のオフセット -.01 単位の位置であることに注意してください。同じような線種として次の例を示します。

*HOT_WATER_SUPPLY,---- HW ---- HW ---- HW ---- HW ---- HW ----
A,.5,-.1,["HW",STANDARD,S=.1,U=0.0,X=0.0,Y=-.05],-.3

総スペース長は同様に 0.1 + 0.3 = 0.4 ですが、文字の起点は X 方向のオフセットではありません。

文字記述子形式

線種の定義には、次の構文で文字を追加します。

["text_string",text_style_name,scale,rotation,xoffset,yoffset]

尺度、回転角度、X オフセット、Y オフセットの値は、1、-17、0.01 のように、符号付きの十進数として表す必要があります。

テキスト文字列

線種内に表示する文字です。

文字スタイル名

使用する文字スタイルの名前です。文字スタイルが指定されていない場合、現在定義されている文字スタイルが使用されます。

注: 埋め込んだ文字は、図面の文字スタイルに関連付けられます。線種をロードする前に、線種に関連付ける文字スタイルがあらかじめ図面に存在していなければなりません。

尺度

文字スタイルに使用する、線種尺度との相対尺度です。尺度を指定するには、前に S= を付ける必要があります。たとえば、S=.5 は尺度が 0.5 であることを表します。文字スタイルの文字高さは、尺度が乗算されます。文字スタイルの高さが 0(ゼロ)の場合は、S=値 が高さになります。

回転角度

線種内に表示される文字の回転角度です。回転角度の前には、 U=、R=、または A= を付ける必要があります。

• U= は、可読性を高める直立の文字を指定します。
• R= は、線に対する相対回転角度、つまり接線に対する回転角度を意味します。
• A= は、原点に対する文字の絶対回転角度を意味し、すべての文字は、線に対する相対位置に関係なく同じ回転角度になります。

値には、次の文字を追加することができます。

• d を(度が既定値)、
• r は、ラジアンを表します。
• g は、グラジエントを表します。

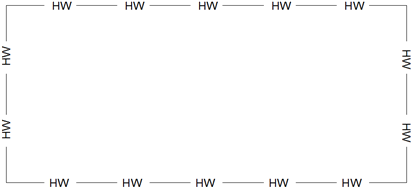

次の図は、直立の回転角度を使用して定義された線種です。

回転角度を省略すると、相対回転角度 0(ゼロ)が使用されます。回転は、基準線から公称大文字高さボックスまでの間が中心となります。

注: U(直立)回転フラグを使用していない旧形式の線種を含む図面は、線種ファイルから線種を再ロードすることにより、最新の線種定義に更新することができます。カスタム線種は、線種定義を再ロードする前に、R(回転)フラグを U(直立)フラグに変更することにより、更新することができます。

X オフセット

線種の X 軸に沿っての文字のシフト量を指定します。オフセットを指定するには、前に X= を付ける必要があります。たとえば、X=.1 は、0.1 のオフセットを表します。オフセットを省略した場合や 0 (ゼロ)の場合、文字はオフセットなしで作成されます。このフィールドを使用して、文字と直前のペンアップまたはペンダウン ストロークの間の距離をコントロールします。この値は S=値 で定義される尺度係数によって変更されることはありませんが、線種に合わせて変更されます。

Y オフセット

線種の Y 軸に対して 90 度をなす文字のシフト量を指定します。オフセットを指定するには、前に Y= を付ける必要があります。たとえば、Y=.1 は、0.1 のオフセットを表します。オフセットを省略した場合や 0 (ゼロ)の場合、文字はオフセットなしで作成されます。このフィールドを使用して、線分に対する文字の垂直な位置合わせをコントロールします。この値は S=値 で定義される尺度係数によって変更されることはありませんが、線種に合わせて変更されます。
