参照テンプレートを使用すると、スタイル、設定、画層、その他の標準の図面コンポーネントを管理することができます。
1 つ以上の参照テンプレートを AutoCAD Civil 3D 図面にアタッチし、テンプレートで参照されているコンポーネントの変更によって図面を継続的に更新することができます。
次のコンポーネントを参照できます。
- スタイル:
- オブジェクト スタイル
- ラベル スタイル
- テーブル スタイル
- 数量算出基準
- パイプ ルール セットと構造物ルール セット
- 圧力管ネットワーク パーツ リスト
注: すべての式、線形デザイン チェック セット、および縦断デザイン チェック セットは、既定で参照されます。 - 設定:
- 図面設定:
- オブジェクト レイヤ
- 略語
- 環境設定
- ラベル スタイルの既定の設定
- フィーチャ設定
- 図面設定:
- AutoCAD 画層
- AutoCAD ブロック、文字スタイル、線種
- プロパティ セット
標準テンプレート プロセス
図面テンプレートに基づいて新しい図面を作成すると、新しい図面にテンプレートのスタイルや設定のコピーが取り入れられますが、これは 1 回限りのコピーです。接続は維持されません。これまではテンプレートのスタイルや設定を更新する際、図面に同じ更新を取り入れるには、変更されたスタイルや設定を手動で図面にコピーするか読み込む必要がありました。
参照テンプレート プロセス
参照テンプレートを図面にアタッチすると、参照テンプレート内にある参照コンポーネント(スタイル、設定、プロパティ セット、画層、ブロック、文字スタイル、線種)が図面にコピーされ、図面と参照テンプレート間の接続が維持されます。
参照テンプレートの変更は継続的に図面に取り込まれるため、図面を最新の状態に保つことができます。
- 参照テンプレートの新規コンポーネントまたは変更済みコンポーネントは、図面にコピーされます。
- 参照テンプレートから削除された参照コンポーネントは、使用されていなければ図面から削除されます。スタイルなどのコンポーネントが使用されていれば、そのローカル コピーが図面に作成されます。

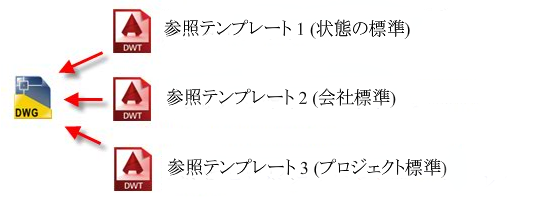

また、複数の参照テンプレートを図面にアタッチできます。たとえば、都道府県標準、会社標準、プロジェクト標準のテンプレートを使用するとします。
スタイルが重複して存在する場合、優先度が最も高いスタイルが適用されるようにするには、階層を指定します。
参照テンプレートに保存された新規または編集済みコンポーネントは、図面を再度開くかテンプレートを手動で再ロードすると、図面内で更新されます。
たとえば、プロジェクト標準テンプレートでスタイルを更新するか、新しいスタイルを追加した場合、このテンプレートを参照している図面にこれらの変更が取り込まれます。
どのコンポーネントを参照テンプレートから参照するかは選択することができます。たとえば、テンプレートに 10 個のポイント スタイルが存在する場合、必要な 5 つのみを参照するように選択できます。また、使用されていない参照コンポーネントを削除することもできます。詳細については、「参照テンプレートを使用するには」を参照してください。
参照コンポーネントを更新する
参照テンプレートを図面にアタッチした後は、参照テンプレートをアタッチした図面内ではなく、元のテンプレート内で参照コンポーネントを編集する必要があります。
- AutoCAD Civil 3D の参照コンポーネントの場合は、AutoCAD Civil 3D の参照コンポーネントを編集しようとしたときに通知を受けます。たとえば、参照スタイルを編集すると、選択肢を示すタスク ダイアログ ボックスが表示されます。スタイルのコピーを保存することにより、図面を再度開くか変更をキャンセルするまで、変更内容を一時的に保持することができます。
- AutoCAD の参照コンポーネントの場合、AutoCAD の参照コンポーネントを編集しようとしたときには通知を受けません。AutoCAD の参照コンポーネントを編集すると、次回参照テンプレートから図面が更新されるときに変更が上書きされます。
参照テンプレートへのリンクを管理する
参照テンプレートが見つからない図面を開いた場合(現在アクセスできないネットワーク場所にテンプレートが存在する場合や、参照テンプレートを移動、名前変更、削除した場合など)、[参照テンプレートをアタッチ]ダイアログ ボックスの[ステータス]列に「パスが見つかりません」という通知が表示されます。
参照テンプレートが見つからない場合、引き続き図面で参照している参照コンポーネントを使用することはできますが、パスが復元されるまで参照コンポーネントは更新されません。
- テンプレートの名前または場所を変更した場合は、[保存パス]列のパスを直接編集するか、参照ボタンを使用してテンプレートを再選択することにより、ダイアログ ボックス内のパスを変更できます。
- 一時的にパスにアクセスできない場合、引き続き図面で参照している参照コンポーネントを使用することはできますが、パスへの接続が復元されるまで参照コンポーネントは更新されません。
- 参照テンプレートを削除しても、図面で参照している参照コンポーネントは図面に残ります。
