セットアップの プロパティ ダイアログを使用して、作成したマルチプル座標系ドキュメントを編集します。
次の方法で、セットアップの プロパティ ダイアログを表示します。
- グラフィック ウィンドウでパーツ、または、セットアップを右クリックして、コンテキスト メニューから プロパティ を選択
- マルチプル座標系 ダイアログでセットアップを選択して、編集 をクリック

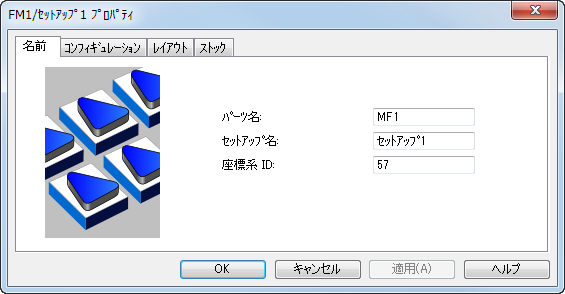

プロパティ ダイアログのタブには、各ダイアログ (セットアップ、座標系、コンフィギュレーション、 レイアウト、ストック) のオプションが含まれたタブが表示されます。
パーツをリピートしていない場合、レイアウト タブと ストック タブは表示されません。また、マルチプル座標系ドキュメントにパーツを追加した後で、そのパーツのリピートを設定することはできません。
プロパティ ダイアログを使用して、間隔、シフト、ネスティング オプションなどを編集します。名前 タブで、パーツ名、セットアップ名、座標系 ID を直接変更することもできます。
