ボス、サイド、ポケットの断面

断面カーブを使用して、ボス フィーチャー、サイド フィーチャー、ポケット フィーチャーの断面の形状を定義することができます。このカーブをフィーチャーのカーブに沿ってスイープして、全体の形状を作成します。カーブは、次のいずれかの条件を満たしていなければなりません。

• XY 平面上で、始点がセットアップ軸の (0,0) に配置されたカーブ

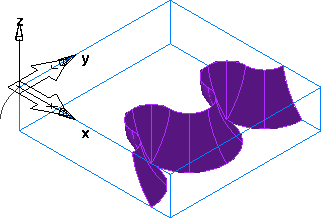

  フィーチャー作成用の断面カーブ:	作成されたフィーチャー:

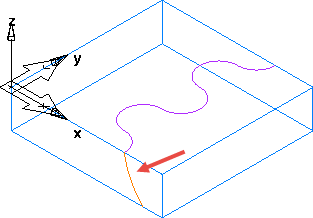

• フィーチャー カーブの上に配置されたカーブ

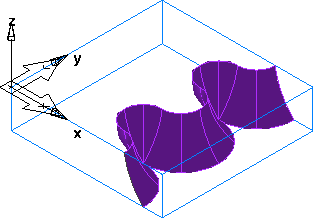

  フィーチャー作成用の断面カーブ:	作成されたフィーチャー:

カーブは、X と Y の関数である必要があります。つまり、任意のポイントでカーブを通るように X 軸または Y 軸に平行な垂直ラインを描画するとき、そのラインがカーブと交差できるのは一度のみです。
