Measure Boss/Bore (ボス / ボーリングを測定)プロービング フィーチャーは、ボスの外側、または、ボーリングの内側を、1 方向、2 方向、4 方向から測定します。フィーチャーは、ボス、または、ボーリングの上部と同じ高さに配置されていなければなりません。回避高さ はこの位置より上、測定深さ はこの位置より下であるため、プローブ方向 に沿った移動量は (回避高さ + 測定深さ) となります。
|
ボス 1 ポイント: |
ボス 2 ポイント: |
ボス 4 ポイント: |
|
|
|
|
|
ボーリング 1 ポイント: |
ボーリング 2 ポイント: |
ボーリング 4 ポイント: |
|
|
|
|
|
障害回避ボーリング 1 ポイント: |
障害回避ボーリング 2 ポイント: |
障害回避ボーリング 4 ポイント: |
|
|
|
|

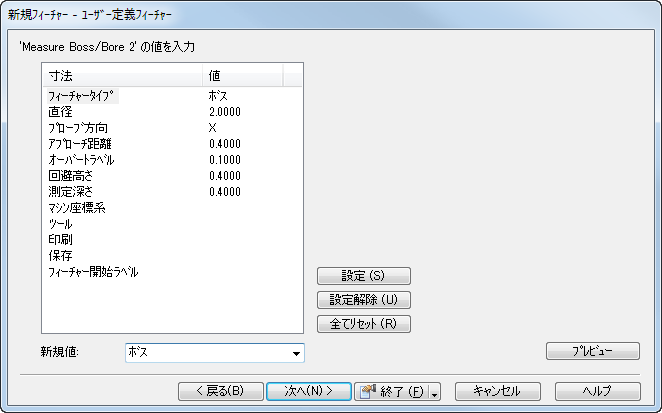

次の方法で、このページの値を編集します。
- 寸法 列から、プロパティを選択します。
- 新規値 を入力するか、値を選択します。
- 設定 をクリックして、新規値を保存します。
フィーチャー タイプ － ボス、ボーリング、障害回避ボーリング のいずれかを選択します。
直径 － フィーチャーの直径を入力するか、値を選択します。
プローブ方向 － 新規値 ドロップダウン リストから -X、+X、-Y、+Y、X、Y、XY のいずれかを選択します。
アプローチ距離 － プローブ ストロークの始点から規定のプローブ ポイントまでの距離を入力するか、値を選択します。
オーバートラベル － 規定のプローブ ポイントからプローブ ストロークの終点までの距離を入力するか、値を選択します。
回避高さ － クリアー ストロークの長さを入力するか、選択します。
測定深さ － 測定前にプローブが降下する、フィーチャーより下の距離を入力するか、値を選択します。
XBUILD に送るアップデート オプションを指定します。
- マシン座標系 － 更新するマシン座標系を入力します。
- ツール － 更新するツールの番号を入力します。
- 保存 － 結果を保存するかしないかを指定します。
- 印刷 － 結果を印刷するかしないかを指定します。
アップデート パラメーター － XBUILD に送る値を入力します。
設定 － 設定 をクリックして、選択したプロパティの 新規値 を保存します。
設定解除 － 選択したプロパティの値を、デフォルトに戻します。
