ヘッド－ヘッド

両方の回転軸が、ヘッドを動かします。

ヘッド－ヘッド マシンの一般的な角度リミットは、次のとおりです。

X 60

Z 360

マシンの Z リミットは、アジマス角度 か、XY 平面の角度リミットにあたります。 360 の Z リミットは、アジマス角度 のリミット 0 から 360 に変換されます。

マシンの X リミットは、XY 平面より上の角度にあたります。 マシンは Z 軸に相対して角度範囲を測定しますが、FeatureCAM は XY 平面に相対して角度範囲を測定します。 そのため、リミットの角度は、マシンの角度の余角となります。 詳細については、テーブル－テーブル を参照してください。 60 の X リミットは、エレベーション角度 のリミット 30 から 90 に変換されます。

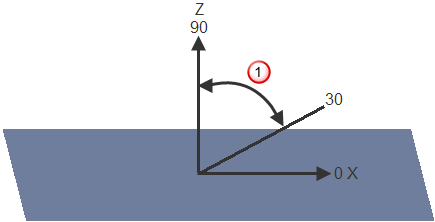

マシンの X 角度範囲 = 60、FeatureCAM のエレベーション角度範囲 = 30 から 90

ツールパスを削除 を選択すると、球は次の範囲まで加工されます。

ヘッド－ヘッド マシンの一般的な角度リミットは、次のとおりです。

• X -50 から +60
• Z 360

これは、アジマス角度 のリミットを 0 から 360 に、エレベーション角度 のリミットを 30 から 90 に変換します。この場合、マシンのリミットは前述のヘッド－ヘッドの例とは異なりますが、FeatureCAM のリミットは同じです。Z 軸を基準にヘッドを 180 度回転させることで、範囲が完全になります。
