工具軸リミット

工具軸リミット ダイアログを使用してマシンの角度を制限し、多軸ツールパスの傾斜角度を制御します。

角度のリミットに到達した場合、または、角度のリミットを超えた場合のオプションを選択します。

エレベーション角度とアジマス角度を設定します。

エレベーション角度 －工具軸ベクトルの、プラス Z 軸方向に向かう XY 平面への直交投影から、工具軸ベクトルまでの角度です。エレベーション角度は、-90 から 90 までの値になります。

アジマス角度 －プラス Y 軸方向に向かうプラス X 軸から、工具軸ベクトルの XY 平面への直交投影までの角度です。エレベーション角度は、0 から 360 までの値になります。

エレベーション角度 －マシンの、アジマス平面より上でのリミット角度を定義します。0 はアジマス平面、90 はアジマス平面に垂直な軸沿いとなります。

アジマス角度 －マシンの、アジマス平面でのリミット角度を定義します。

工具軸を平面に投影 －エレベーション角度を 0 に設定するのと同じです。エレベーション角度は固定されているため、通常、4 軸ツールパスが作成されます。ストックの Z 軸が、マシンの回転軸と位置合わせされていない場合、5 軸ツールパスが作成されることもあります。

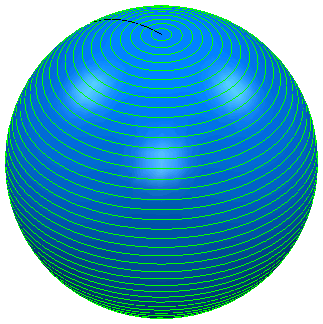

以下では、アジマス と エレベーション に設定されたリミット角度の変換を示しています。すべての例で球を用いて、面沿い加工かフローラインストラテジーを使用しています。工具軸リミットが設定されていない場合、次のようなツールパスが作成されます。
