サイクル タブ

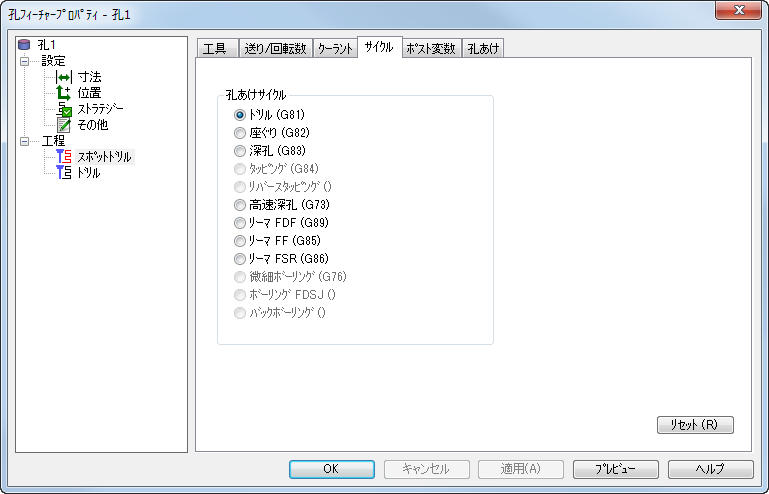

孔フィーチャー プロパティ ダイアログの サイクル タブを使用して、工程の孔あけサイクルを編集します。

ドリル (G81) － ペッキングなしで、まっすぐに上下します。

座ぐり (G82) － 任意でドウェルできる孔あけ加工サイクルです。

深孔 (G83) － 切りくずを除去するため、ドリルは加工中に数回 プランジ クリアランス 平面までリトラクトします。各工程での 工具のペッキング オプション をオーバーライドすることはできますが、ペッキングのスタイルは CNC ファイルで指定されています。

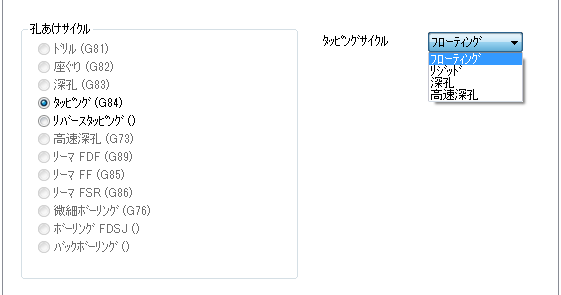

タッピング (G84) － タッピング サイクル ドロップダウン リストから、タイプを選択します。フローティング、リジッド、深孔、高速深孔 のいずれかを選択します。すべてのサイクルで同じタッピング プログラム フォーマットが使用されますが、XBUILD には論理の予約語があり、タッピングのタイプを識別します。

リバース タッピング (G74) － 左勝手のタッピング サイクルです。

注: XBUILD の NC データ ダイアログ、サイクル セクションの リバース タッピング フィールドに G コードを入力しなかった場合は、自動計算された移動になります。

高速深孔 (G87) － 切りくずを除去するため、ドリルは加工中に短い距離をリトラクトして、再度プランジします。

リーマ － リーマを制御します。リーマ FDF (送り－ドウェル－送り、G89)、リーマ FF (送り－送り、G85)、リーマ FSR (送り－停止－リトラクト、G86) があります。

注: リーマ FF を選択した場合、サイクルは XBUILD で ボーリング (FF) フォーマットを使用します。リーマ FDF は ボーリング (FDF)フォーマット、リーマ FSR は ボーリング (FSR) フォーマットを使用します。

ボーリング サイクル － ボーリングを制御します。次から選択します。

バック ボーリング (G87) － バック ボーリング サイクルを使用して、バック ボーリング孔を 1 つのセットアップで加工します。
