サーフェス コントロール タブ

サーフェス加工プロパティ ダイアログの サーフェス コントロール タブを使用して、サーフェスでのツールパスの生成方法を指定します。

表の サーフェス 列には、フィーチャーに含まれているすべてのサーフェスが表示されます。サーフェスのチェック ボックスを選択解除して、そのサーフェスを工程から外すことができます。

表からサーフェスを選択すると、そのサーフェスがグラフィック ウィンドウで強調表示されます。または、サーフェスを選択 ボタンを選択して、グラフィック ウィンドウでサーフェスを選択すると、表内のそのサーフェスが強調表示されます。

面沿い加工

プロパティ － 編集の対象となる工程が表示されています。

• サーフェス － サーフェスは、表示されている順に加工されます。上に移動 と、下に移動 ボタンを使用して、サーフェスの順序を調整します。サーフェスのチェック ボックスを選択解除して、そのサーフェスを工程から外すことができます。
• 開始カーブ － アイソライン サーフェスは、カーブの行と列から構成されています。開始カーブ を使用して、最初に加工するアイソライン カーブを指定します。アイソライン(行 / 列)を設定 ボタンを使用して、アイソライン カーブを変更します。

  最初の行 － アイソライン カーブの行に沿って加工します。最初の行から加工を開始します。

  最後の行 － アイソライン カーブの行に沿って加工します。最後の行から加工を開始します。

  最初の列 － アイソライン カーブの列に沿って加工します。最初の列から加工を開始します。

  最後の列 － アイソライン カーブの列に沿って加工します。最後の列から加工を開始します。

• 加工方向 － アイソライン カーブ沿いの加工方向を指定します。加工方向 ボタンを使用して、プラス方向 と マイナス方向 を切り替えます。
• シーケンス － アイソライン カーブの加工順序を指定します。シーケンス ボタンを使用して、オプションを切り替えます。
  1. なし － アイソライン カーブを順に加工します。
  2. 内から外 － 中心から開始して、外側に向かって行と列の両方向に加工します。
  3. 外から内 － 外側から開始して、中心に向かって行と列の両方向に加工します。

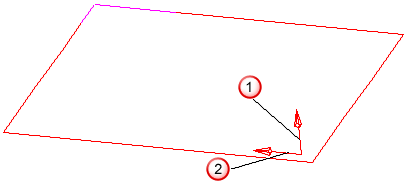

グラフィック ウィンドウには、選択したサーフェスのツールパスの開始箇所と方向を示す矢印が表示されます。

加工サイド

面沿い加工の行の、コーナーと方向

フローライン

フローライン参照サーフェス を選択すると、もう一方のサーフェスのアイソラインが、フィーチャーのすべてのサーフェス上に投影されます。
