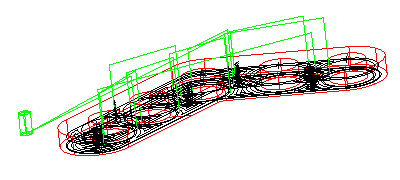

次では、通常のリトラクトを示しています。

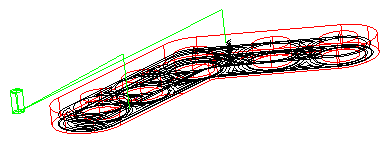

次では、同じフィーチャーで 工具最小リトラクト オプションを使用しています。
このプロパティを設定すると、切込み数が増加する場合があります。そのため、加工の前にツールパスを慎重に確認しておかなければなりません。
この機能は、2 軸フライス加工で有用です。
工具最小リトラクト の選択時、デフォルト設定の 最小早送り距離 は無視されます。ガウジの回避が必要な場合を除き、工具がリトラクトすることはありません。
このプロパティは、1 つの工程内での工具リトラクトのみに作用します。工程の加工順序には影響しません。この機能については、最小早送り距離 を参照してください。
NT ツールパス
NT ツールパスを 工具最小リトラクト オプションとともに使用することで、従来のツールパスよりも良好な結果を得ることができます。
ポケット フィーチャー
ポケット フィーチャーでは、ツールパスは単純に直線をたどるのではなく、オフセットに沿って溝を加工します。 従来のツールパスと比較して、プランジの回数が少なくなっています。

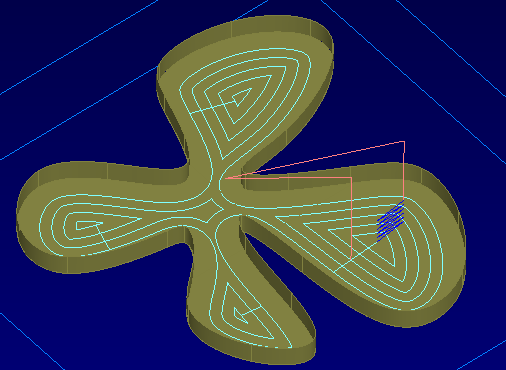

従来のツールパス:

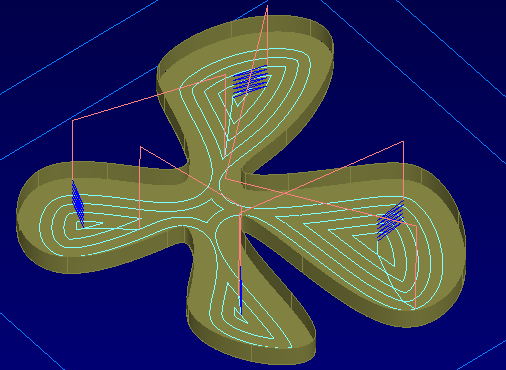

NT ツールパス:
ボス フィーチャー
ボス フィーチャーでは、ストックのエッジでの、ツールパスのリトラクトとプランジの回数が大幅に減っています。

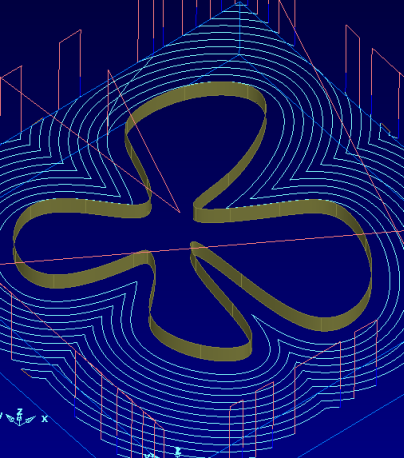

従来のツールパス:

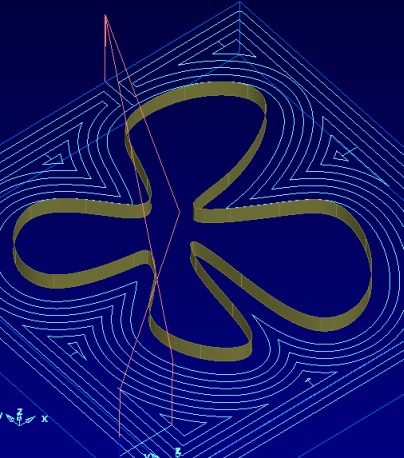

NT ツールパス:
