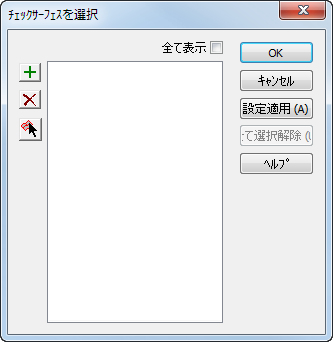

チェック サーフェスを選択ダイアログ

チェック サーフェスを選択 ダイアログを使用して、加工しない領域を指定します。

フライス加工の フィーチャー プロパティ ダイアログ、寸法 タブの チェック サーフェス をクリックして、チェック サーフェスを選択 ダイアログを表示します。

このダイアログは、3D サーフェス加工フィーチャーと、次のフィーチャーの 2.5D NT 荒加工ツールパスで利用することができます。

• ボス
• ポケット
• サイド
• フィーチャー認識で作成されたフェース フィーチャー(フェースの平面がクランプ ソリッドと交差する場合)

次の方法で、チェック　サーフェスを指定します。

1. リストからサーフェスを選択するか、サーフェスを選択 ボタンをクリックして、グラフィック ウィンドウでサーフェスを選択します。サーフェスを追加する場合、サーフェスを選択 ボタンをもう一度クリックしてからサーフェスを選択します。
注: 垂直なサーフェスではなく、水平なサーフェスを選択するようにします。垂直なチェック サーフェスを選択すると、加工するサーフェスがチェック サーフェスを越えて拡張されている場合、(垂直なチェック サーフェスの)反対側から加工が再開されることがあります。
2. OK をクリックして、フィーチャー プロパティ ダイアログに戻ります。

注: クランプを回避するためにチェック サーフェスが必要な場合、クランプ回避 ダイアログを使用すれば、これを自動設定することができます。
