注: この機能を使用するには、FeatureCAM Ultimate が必要です。
FeatureCAM は、Okuma Vertical MILL/TURN VTM120YB、Mori Seiki SuperMILLER 400、Mori Seiki NMV5000 DBC、Mazak Integrex e-800V II (サイドスピンドル)、Matsuura Cublex 25、DMG FD シリーズなどの、ヴァーチカル Mill/Turn マシンをサポートしています。

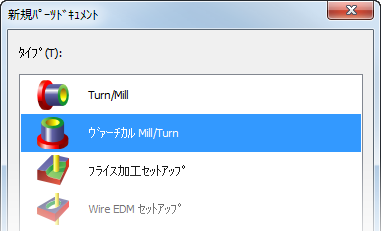

ドキュメント タイプに ヴァーチカル Mill/Turn を選択します。

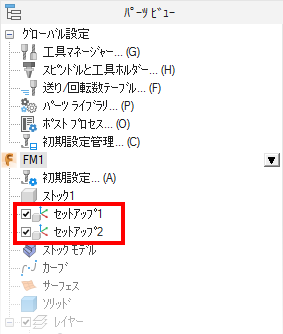

ヴァーチカル Mill/Turn ドキュメントを選択すると、デフォルトで 2 つのセットアップが作成されます。
セットアップ 1 は旋削加工セットアップ、セットアップ 2 はフライス加工セットアップです。

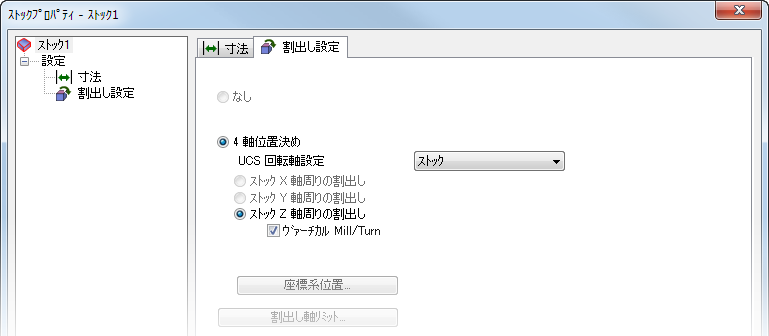

ストック プロパティ ダイアログの ヴァーチカル Mill/Turn オプションが自動的に選択され、フライス加工パーツ用の 座標系位置 ボタンが利用できるようになります。
VerticalMillTurnAddin.bas アドインを読み込んで、[アドイン] タブ > [アドイン] パネル > [Basic マクロを実行] から次の 2 つのコマンドにアクセスします。
PostMillTurnSetups － 2 つのセットアップを 1 つの NC データ ファイルに統合します。
SimTurnMillingSetups － 2 つのセットアップを 1 つの 3D シミュレーション、または、マシン シミュレーションに統合します。
