2D スパイラル ツールパスで、5 軸彫刻加工を行うことができます。工具軸をサーフェス法線方向にすることで、彫刻加工の断面と切込み深さを均一に仕上げます。
次の方法で、5 軸彫刻フィーチャーを作成します。

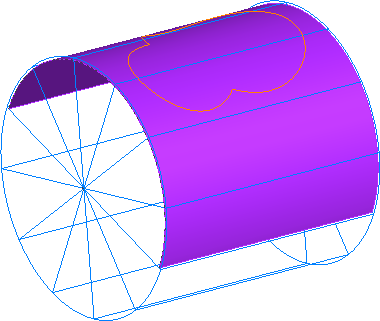

- ストック バウンダリーより下の位置に、彫刻加工の切込み深さとなるサーフェスを作成します。
- 彫刻フィーチャーの形状を定義するカーブを作成します。
- 2D スパイラル ストラテジーで、サーフェス加工フィーチャーを作成します。
- パーツ ビューでフィーチャーをダブルクリックして フィーチャー プロパティ ダイアログを表示し、ダイアログのツリー ビューから 2D スパイラル を選択します。
- ストック タブ、ドライブ カーブを選択 セクションの バウンダリー カーブを選択 を選択して、カーブ オプション をクリックします。
バウンダリー カーブ ダイアログが表示されます。
- バウンダリー カーブ タイプ セクションの 側面 を選択します。
この場合、カーブの内側、または、外側の領域加工ツールパスではなく、カーブに沿ったツールパスが作成されます。
- バウンダリー カーブ の バウンダリー ボタンをクリックします。
バウンダリー カーブを選択 ダイアログが表示されます。
- 彫刻加工の形状を定義するカーブを選択して OK をクリックし、バウンダリー カーブを選択 ダイアログを閉じます。
- OK をクリックして、バウンダリー カーブ ダイアログを閉じます。
- 5 軸 タブの リード / リーン を選択して、軸基準 ドロップダウン リストから 接触法線 を選択します。

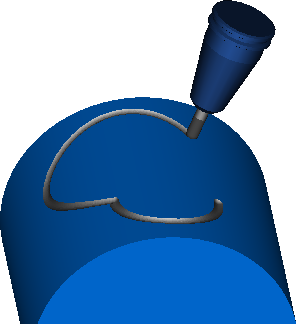

これにより、工具軸をサーフェス法線方向に保ちます。
- OK をクリックして、フィーチャー プロパティ ダイアログを閉じます。
ヒント: [作成] タブ > [カーブ] パネル > [サーフェスから] > [サーフェスに投影] を使用して、カーブをサーフェスに投影することができます。
