同時 B 軸の例

同時 B 軸は、次のようなパーツを加工するのに用いられます。

• 垂直工具

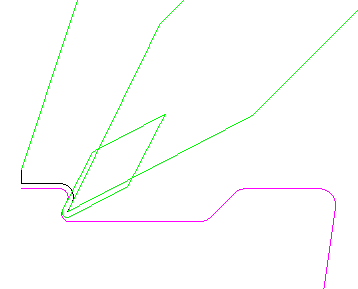

  垂直工具を使用すると、工具は次のようにパーツと干渉してしまいます。



• B 軸固定、ニュートラル工具

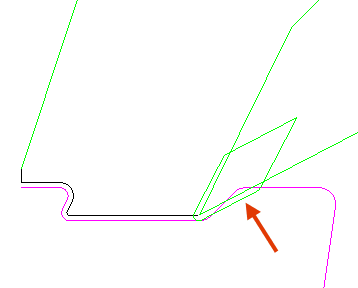

  B 軸固定のニュートラル工具を使用すると、工具は次のようにアンダーカット部分を処理します。



  しかし、さらに進んだところでパーツと干渉してしまいます。



• 同時 B 軸工具

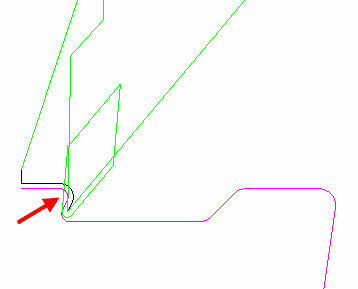

  同時 B 軸を使用すると、工具は次のように干渉することなくパーツ全体を加工します。
