B 軸タブ

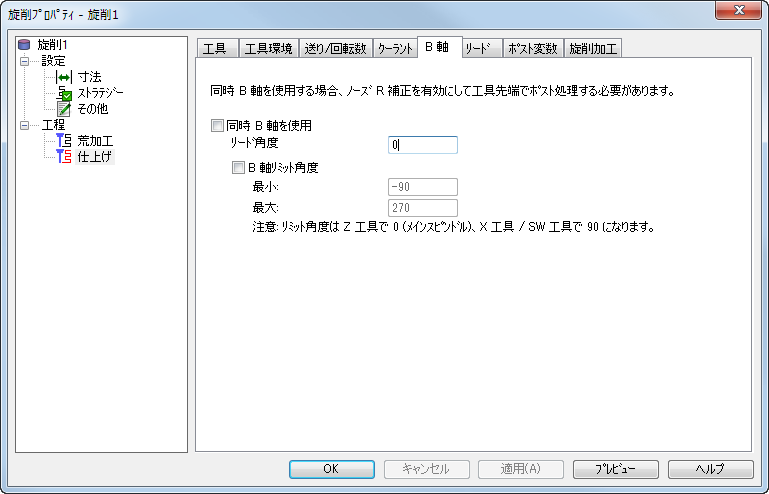

同時 B 軸を使用するには、旋削フィーチャー、または、ボーリング フィーチャーの フィーチャー プロパティ ダイアログのツリー ビューで仕上げ工程を選択して、B 軸 タブから 同時 B 軸を使用 を選択します。

リード角度 － 任意で、リード角度を入力します。 (デフォルトは 0)

B 軸リミット角度 － 任意で、B 軸の角度を制限することができます。B 軸リミット角度には、最小 -90 度 から 最大 270 度までの値を入力します。

同時 B 軸の使用時は、次の点に注意します。

• 同時 B 軸を使用するには、旋削加工の 加工初期設定 ダイアログ、その他 ページの プログラム ポイント が 工具先端中心 に設定されていなければなりません。
• フィーチャー プロパティ ダイアログの ストラテジー タブで ノーズ R 補正 を選択して、ノーズ R 補正も有効にしなければなりません。
• フィーチャー プロパティ ダイアログの 旋削加工 タブ、または、ボーリング タブの アンダーカット ドロップダウン リストから、チェックしない を選択します。
注: アンダーカットを無効に設定した場合、ガウジ チェックは行われません。
