ミニタレット

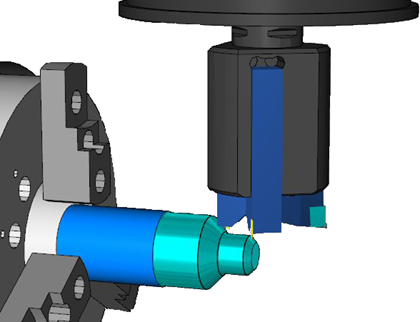

ミニタレット(B 軸周りで工具が回転して各インサートにアクセスする、マルチインサートのタレット)をシミュレーションします。工具は同時にシミュレーションされるため、加工中ではない工具によるガウジもチェックすることができます。

次の方法で、ミニタレットをシミュレーションします。

1. マシン デザイン ファイルに、ミニタレット ソリッド(ミニタレットの形状を定義するソリッド)と UCS を作成します。UCS の X 軸は、メインスピンドルの方向を向いていなければなりません。
2. 各工具位置の UCS を作成します。工具位置の UCS の X 軸と、タレットの UCS 間の差異が、該当の工具を使用する際のミニタレットの回転角度となります。
3. 工具ブロック ダイアログを、次のように設定します。
   1. 刃物台用工具ブロック ドロップダウン リストから、タレット ソリッドを選択します。
   2. 以下の UCS を刃物台の工具位置とマッチング ドロップダウン リストから、タレットの UCS を選択します。
   3. 工具位置 タブを使用して、各工具位置の UCS を、工具ブロックのサブスロットとして追加します。
   4. OK をクリックして、ダイアログを閉じます。
4. マシン デザイン ファイルを保存します。
5. FM ドキュメントの 工具マッピング ダイアログを使用して、各フィーチャーの加工に用いる工具ブロックとサブスロットを指定します。
