ツールパスの進行方向に対して、工具を一定の角度に傾けます。リード 角度と リーン 角度の 2 つを指定することができます。リード角度 と リーン角度 の両方を指定した場合、最初に リード角度 が移動方向に適用されます。その後、リーン角度 が、その位置から移動に垂直なベクトル方向に適用されます。

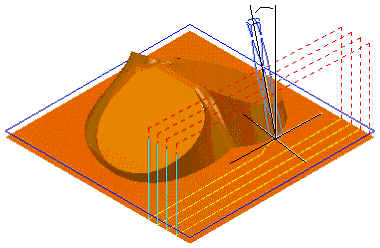

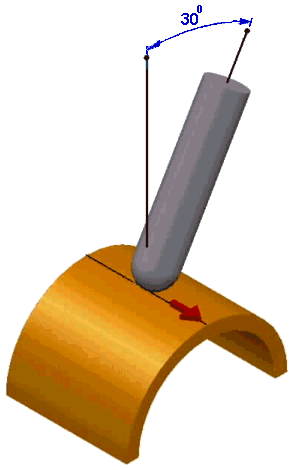

リード角度 － 進行方向に対する、工具軸の回転角度です。垂線から進行方向に向かっての角度です。0 は垂直です。通常、これは、平坦な領域をボール エンド ミルの中心で加工してしまわないようにするために用いられます。次の例では、30
のリード角度を示しています。

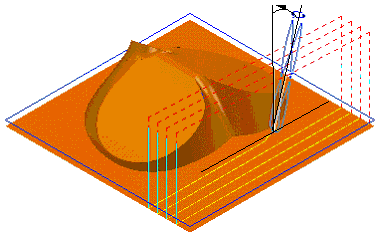

リーン角度 － 進行方向と直角な方向に対する、工具軸の回転角度です。0 は垂直です。次の例では、30 度のリーン角度を示しています。通常、これは、干渉(ステップなど)を防ぐために用いられます。また、より小さな工具を使用してステップまで加工する際にも使用されます。
