なし － スムージングしません。工具軸の方向は、必要に応じて移動、変化します。
スムージング － ブレンド距離 にしたがって、工具軸の角度を滑らかに変換します。 スムージングされていないツールパスが、ブレンド距離 以内で 最大補正角度 の値を超えた場合のみ、工具軸の移動が 最大補正角度 を上回ります。そのような領域では、より滑らかに仕上げるために 最大補正角度 での指定値以上の角度が用いられることがあります。
サーフェスでステップ － 工具軸の角度を 最大補正角度 まで変更して、一定値のステップを形成します。工具軸の急転換を防ぐため、次のステップへの移動は、ステップの終了箇所から ブレンド距離 だけ離れた位置から開始します。工具は、常にサーフェスに接触します。
リンクでステップ － サーフェスでステップ と同じように、工具軸の角度を 最大補正角度 まで変更して、一定値のステップを形成します。工具がモデルと接触していない間に工具軸を変更できるよう、ツールパス セグメントは各ステップの終わりで分割され、リンク移動が挿入されます。これにより、各ツールパスセグメントの工具軸角度が一定となります。

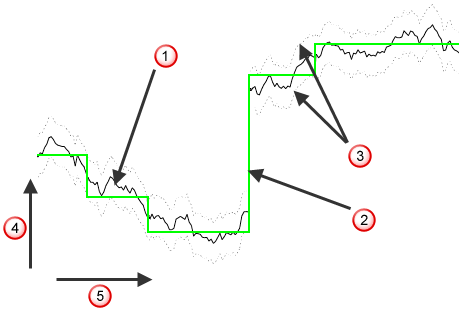

元のツールパス、スムージングなし
スムージングされたツールパス
最大補正角度
アジマス、または、エレベーション
ツールパス距離
