すべてのアンダーカットを削除の例

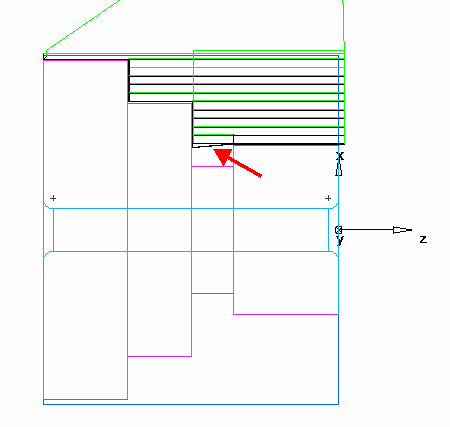

この例では、旋削フィーチャーを加工している工具が、溝フィーチャーに下降しています。次は、該当箇所の工具中心軌跡シミュレーションを示しています。

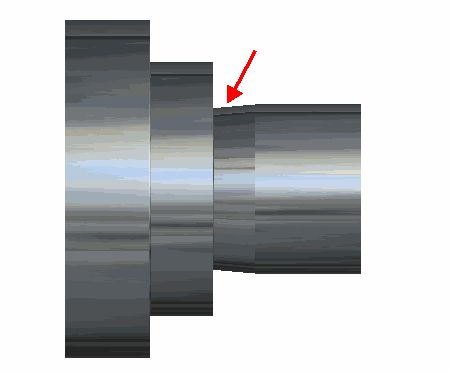

次は、該当箇所の 3D シミュレーションを示しています。

これを回避するには、すべてのアンダーカットを削除 を選択します。

このオプションを使用することで、工具は溝フィーチャーに下降しなくなります。

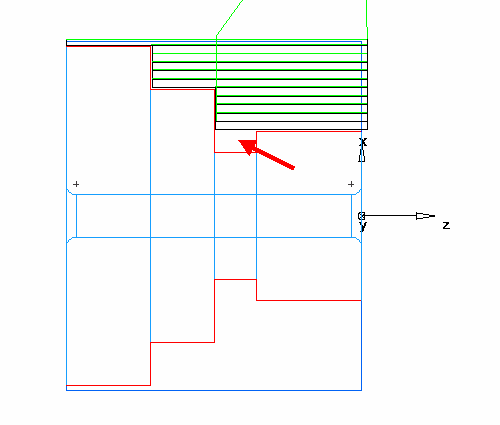

工具中心軌跡シミュレーション:

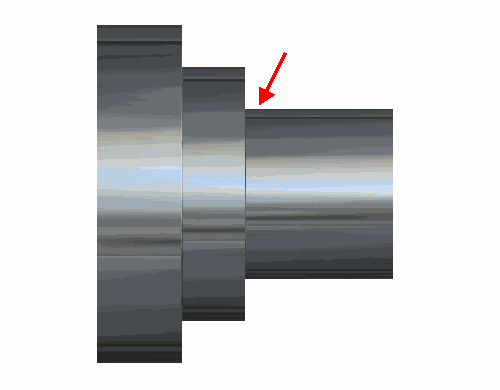

3D シミュレーション:
