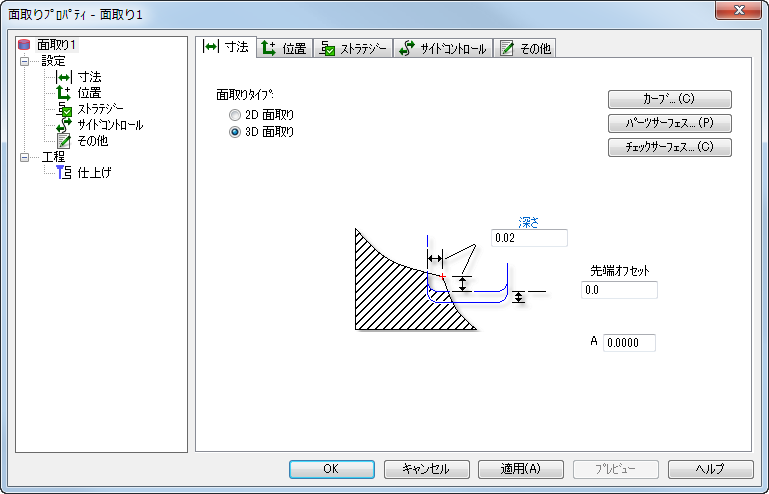

面取りプロパティ ダイアログの 寸法 タブを使用して、面取りフィーチャーの寸法を変更します。
3D 面取りを使用して、XY 平面上にはない平坦なカーブ、または、平坦ではないカーブから面取りを作成します。
3D 面取りの 深さ を入力します。この深さは、面取りカーブ上の、工具のコンタクト ポイントからの水平オフセットと垂直オフセット(マイナス方向)になります。デフォルトは 0.020 インチ、または、0.5 mm です。
任意で 先端オフセット を入力します。この値は、追加の垂直オフセット(マイナス方向)です。デフォルトは 0.0 です。
注: 水平オフセットは、深さ が一定になるように補正されます。
パーツ サーフェス と チェック サーフェス ボタンは、3D サーフェス加工フィーチャーの場合と同じように作用しますが、3D 面取りでこれらの使用は任意です。
パーツ サーフェス
このダイアログを使用して、3D パーツ フィーチャーでガウジ チェックするサーフェスを選択します。
- リストからサーフェスを選択するか、サーフェスを選択 ボタンをクリックして、グラフィック ウィンドウでサーフェスを選択します。サーフェスを追加する場合、サーフェスを選択 ボタンをもう一度クリックしてからサーフェスを選択します。
- OK をクリックして、フィーチャー プロパティ ダイアログに戻ります。
- 設定適用 をクリックして選択したサーフェスをフィーチャーに適用し、フィーチャー プロパティ ダイアログに戻ります。
チェック サーフェス
チェック サーフェス として指定したサーフェスに、加工パスは作成されません。このダイアログを使用して、3D フィーチャーの加工を制限するサーフェスを選択します。
- リストからサーフェスを選択するか、サーフェスを選択 ボタンをクリックして、グラフィック ウィンドウでサーフェスを選択します。サーフェスを追加する場合、サーフェスを選択 ボタンをもう一度クリックしてからサーフェスを選択します。
- OK をクリックして、フィーチャー プロパティ ダイアログに戻ります。
- 設定適用 をクリックして選択したサーフェスをフィーチャーに適用し、フィーチャー プロパティ ダイアログに戻ります。
パーツ サーフェス を選択した場合、面取りの深さまで加工することができます。つまり、残し代は、負の 深さ と等しくなります。
チェック サーフェス を選択した場合、フライス加工 タブに チェック サーフェス仕上げ代 プロパティ (デフォルトは 0) が表示されます。
