Measure Single Surface (単一サーフェスを測定)プロービング フィーチャーは、指定の方向に沿って単一ポイントを測定します。フィーチャーは、プローブがサーフェスに接触するポイントに配置されていなければなりません。
|
単一サーフェス 上部: |
単一サーフェス 側面： |
|
|
|

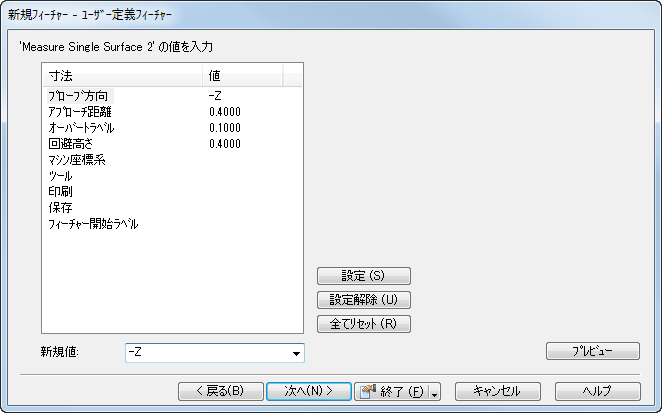

次の方法で、このページの値を編集します。
- 寸法 列から、プロパティを選択します。
- 新規値 を入力するか、値を選択します。
- 設定 をクリックして、新規値を保存します。
プローブ方向 － -X、+X、-Y、+Y、-Z のいずれかを選択します。設定 をクリックして保存します。
アプローチ距離 － プローブ ストロークの始点から規定のプローブ ポイントまでの距離を入力するか、値を選択します。
オーバートラベル － 規定のプローブ ポイントからプローブ ストロークの終点までの距離を入力するか、値を選択します。
回避高さ － クリアー ストロークの長さを入力するか、選択します。
XBUILD に送るアップデート オプションを指定します。
- マシン座標系 － 更新するマシン座標系を入力します。
- ツール － 更新するツールの番号を入力します。
- 保存 － 結果を保存するかしないかを指定します。
- 印刷 － 結果を印刷するかしないかを指定します。
アップデート パラメーター － XBUILD に送る値を入力します。
設定 － 設定 をクリックして、選択したプロパティの 新規値 を保存します。
設定解除 － 選択したプロパティの値を、デフォルトに戻します。
