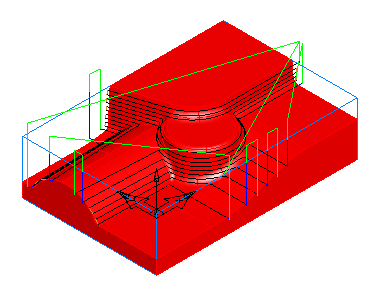

等高線仕上げの不利な点として、工程の等高線スライスとスライスとの間で、平坦なサーフェスが加工されないことが挙げられます。等高線仕上げの 平坦部を認識 オプションは、スライスとスライスとの間の低傾斜領域にツールパスを挿入します。 このオプションは、最も少ないリトラクト数でパーツ全体を仕上げるようにします。

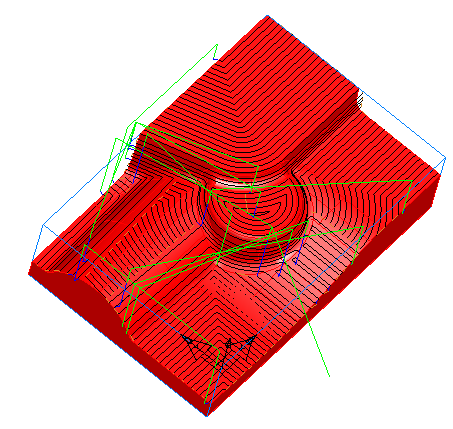

次の例では、平坦部を認識 オプションを使用した等高線仕上げツールパスを示しています。
ストラテジー タブの 平坦部を認識 を選択して、この機能を有効にします。
平坦部を認識を有効にしたツールパスは、スパイラル最大角度 プロパティに制御されています。これにより、ジグザグ ツールパスが挿入される傾斜領域を制御します。スパイラル最大角度 に大きな値を設定すると、ジグザグ、または、スパイラル領域のサイズが増加します。通常、ジグザグ ツールパスは低傾斜サーフェスに制限されるため、このプロパティは 40 より小さい値に設定します。
平坦部を認識オプションの使用時、等高線ツールパスは、Z ステップではなく常に スカラップ ハイト を使用して計算されます。 ツールパスとサーフェスとの偏差の精度は、トレランス で指定します。リトラクトの回数を減らすため、ステップオーバー早送り距離 の調整が必要になることもあります。
円弧 / 直線近似 － 平坦部を認識オプションを選択した等高線ツールパスに適用されます。
低傾斜領域には、次の 4 とおりのツールパスを作成することができます。

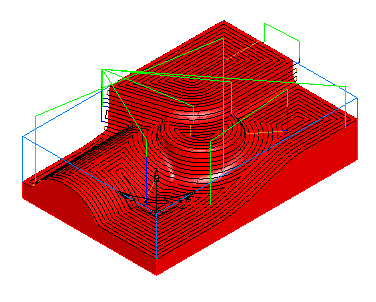

ストラテジー タブで 閉じたスパイラル を選択して、フライス加工 タブの スパイラル プロパティを選択解除すると、オフセット ツールパスが作成されます。
ストラテジー タブで 閉じたスパイラル を選択して、フライス加工 タブの スパイラル プロパティも選択すると、連続スパイラル ツールパスが作成されます。

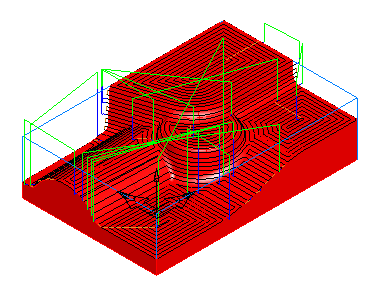

ストラテジー タブの 閉じたスパイラル を選択解除して、加工方向 ダイアログ (フライス加工 タブの 方向 ボタンからアクセス) の 双方向 スタイルを選択すると、ジグザグ ツールパスが作成されます。
ストラテジー タブの 閉じたスパイラル を選択解除して、加工方向 ダイアログ（フライス加工 タブの 方向 ボタンからアクセス）の 一方向 スタイルを選択すると、単一方向で加工するツールパスが作成されます。

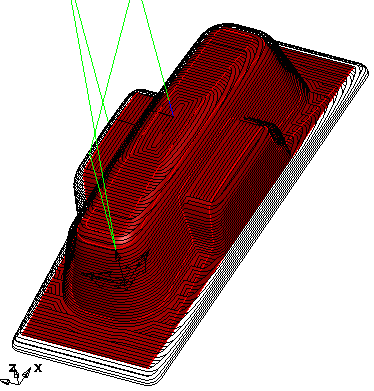

低傾斜スライスを削除 － 傾斜領域の加工スタイルに加え、低傾斜スライスを削除 オプションを使用してツールパスを変更することができます。次の例では、低傾斜スライスを削除 を選択した等高線仕上げツールパスを示しています。

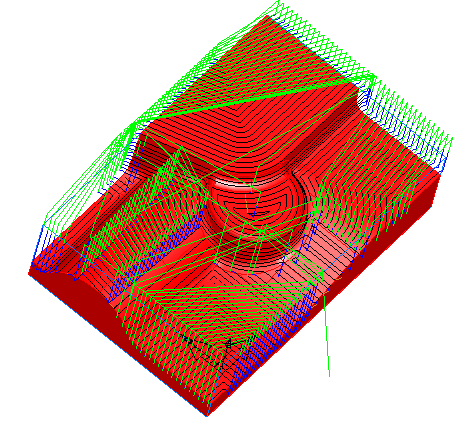

低傾斜スライスを削除 が選択されていない場合、ツールパスは各スライスに挿入されます。これにより、低傾斜領域は比較的平坦になります。
低傾斜スライスを削除 を選択した場合、平坦な領域のスライスは削除されます。これにより、不要と思われる スライスを除去 することができますが、低傾斜領域はより大きくなり、低傾斜ツールパスが Z 方向でぶれてしまう可能性があります。
