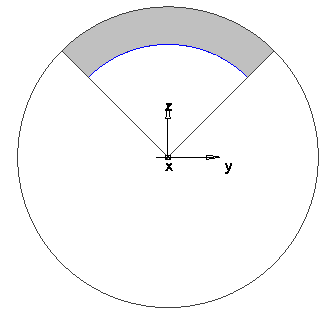

フライス加工フィーチャーを割り出し軸周りで ラップ すると、1 つの座標軸の直線移動が回転移動に変化します。X 軸周りのラップの場合、Y 軸移動は C 軸回転に変化します。単純なラッピングの NC データは複雑ではありませんが、作成したフィーチャーの側面は割り出し軸に垂直にはなりません。次の例は、ラップされたポケットの正面からのビューを示しています。ツールパスは上部カーブに対して算出されるため、ポケットの底部でオーバーカットが発生します。赤の箇所がオーバーカット領域です。青いラインは加工された側面を延長したもので、側面が割り出し軸に垂直ではないことが分かります。
割り出し軸に垂直に加工 プロパティを使用して、次のように、側面を割り出し軸に垂直にカットします。
側面を垂直にする場合、旋盤か、X 軸、C 軸、Y 軸移動をサポートするフライス盤が必要になります。フィーチャーの側面を垂直にするには、X 軸周りでフィーチャーをラップ とあわせて 割り出し軸に垂直に加工 も選択しなければなりません。このオプションで加工すると、フィーチャーの側面は割り出し軸に垂直になります。このタイプのフィーチャーには、いくつかの 制約 があります。
