サブスピンドル

サブスピンドルは、ストックの両端でパーツをサポートします。

メインスピンドル

サブスピンドル

サブスピンドルは、ストックをホールドするスピンドルを変更する際にも使用されます。

メインスピンドルでストックをホールド	サブスピンドルでストックをホールド

メインスピンドル

サブスピンドル

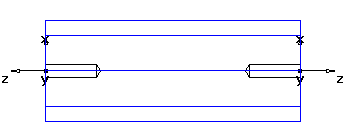

ストックの両端でフィーチャーを加工するには、まず、次のように、パーツの各端がストックの Z 方向から外向きになるように 2 つのセットアップを作成します。(各セットアップの Z 方向が、同じ向きでなければならないマシンの場合、ポストで変更することができます。)

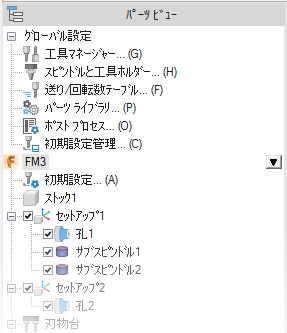

フィーチャーは、適切なセットアップに含まれていなければなりません。サブスピンドル コマンドは、メインセットアップの最後、または、サブスピンドルのセットアップの最初に配置することができます。次のパーツ ビューでは、第 1 セットアップの最後にサブスピンドル コマンドが配置されています。

ストックの端をサポートするのにサブスピンドルを使用する場合、サポートが必要なフィーチャーの前にサブスピンドル フィーチャーを配置します。

サブスピンドル フィーチャーの例

異なるサブスピンドル機能を、個別に制御することができます。

メインスピンドルからサブスピンドルに切り替え:

1. サブスピンドルを配置
2. サブスピンドルを閉じる
3. メインスピンドルを開く
4. サブスピンドルを配置

突っ切りフィーチャーを使用してストックをバーから切り離し、メインスピンドルからサブスピンドルに切り替え:

1. サブスピンドルを配置
2. サブスピンドルを閉じる
3. 突っ切りフィーチャー
4. サブスピンドルを配置
