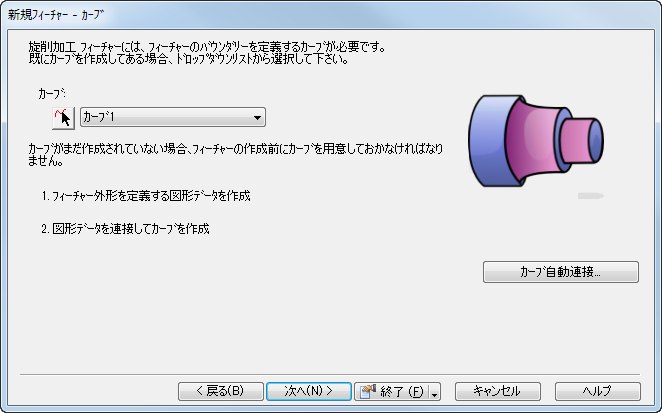

カーブから セクションのフィーチャー タイプからフィーチャーを作成する場合、ウィザードの 2 ページ目は 新規フィーチャー － カーブ となります。
このページで、フィーチャーの形状を定義するカーブを指定します。このページは、カーブから 作成するすべてのタイプの旋削フィーチャーに共通です。
次のようにページを設定します。
- 図形データからカーブを作成しなければならない場合、カーブ自動連接 をクリックして、カーブを 連接 します。
- カーブ ドロップダウン リストからカーブを選択するか、カーブ / 図形データを選択
ボタンをクリックして、グラフィック ウィンドウでカーブを選択します。カーブが、グラフィック ウィンドウで赤く強調表示されます。
- 次へ をクリックして、新規フィーチャー － 位置 ページを表示します。
