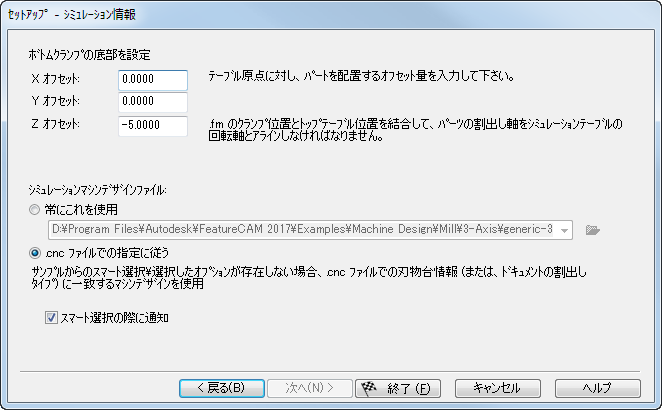

ウィザードのこのページでは、パーツをマシンに読み込む際のオフセットを指定し、マシン シミュレーションに使用するマシン デザイン ファイルを選択します。
このページには、次の場所からアクセスすることができます。
- ストック ウィザード
- セットアップ ウィザード
- ステータス バー
X オフセット、Y オフセット、Z オフセット は、パーツをマシンに読み込む際のオフセットです。フライス加工、または、旋削加工で単一セットアップをシミュレーションする場合、まず、パーツが トップ テーブル と位置合わせされてから、この値がセットアップに適用されます。割り出しパーツと Turn/Mill パーツでは、オフセットはストック軸を基準とします。
シミュレーション マシン デザイン ドキュメントでは、常にこれを使用 を選択して、セットアップに適用する MD ファイルを指定します。または、.cnc ファイルでの指定にしたがう を選択して、CNC ファイルで指定されている MD ファイルをセットアップに適用します。
選択した MD ファイル、または、CNC ファイルで指定されている MD ファイルが存在しない場合、FeatureCAM は、Examples\Machine Design フォルダーから適切なファイルを使用します。このような「スマート選択」が行われた場合は、ページを閉じる際と、シミュレーションを実行する際にメッセージが表示されます。スマート選択の際に通知 を選択解除して、このメッセージを表示しないようにすることもできます。
注: ストック プロパティ ダイアログの すべてのセットアップをシングル プログラムで作成 を選択した場合、このページは 1 つめのセットアップのみに表示されます。
