Wire EDM フィーチャー認識

Wire EDM フィーチャーには、2 つのタイプのフィーチャー インタラクティブ認識があります。

2 軸フィーチャーでは、ソリッド モデルから垂直サーフェスを投影することができます。

新規フィーチャー ウィザードを、次のように設定します。

  1. 2 軸フィーチャーのタイプと フィーチャー認識で抽出 を選択して、次へ をクリックします。
  2. ソリッドを選択して、次へ をクリックします。

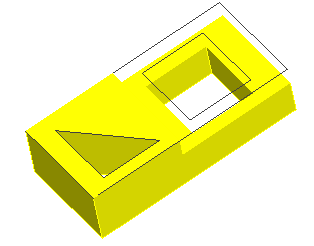

  3. 次のように、ソリッドの垂直なサーフェスから図形データが作成されます。フィーチャー のカーブを連接して、ウィザードを終了します。

4 軸フィーチャーは、複数のルールド サーフェスから認識することができます。

新規フィーチャー ウィザードを、次のように設定します。

  1. 4 軸フィーチャーのタイプと フィーチャー認識で抽出 を選択して、次へ をクリックします。
  2. サーフェス バウンダリー ダイアログでバウンダリー カーブを選択して、ウィザードを終了します。
