割り出し軸にアライン

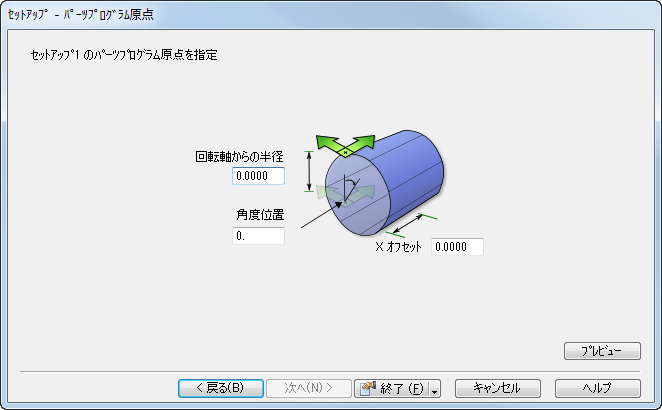

ストック ウィザード、セットアップ － パーツ プログラム原点 ページの 割り出し軸にアライン を使用して、Turn/Mill パーツ、または、4 軸位置決めパーツのストック原点を指定します。

次のようにページを設定します。

1. 原点を軸から移動する場合、回転軸からの半径 を入力します。
2. 座標系を ストック軸 の周りで回転する場合、角度位置 を入力します。
3. 座標系を X 軸沿いに移動する場合、X オフセット を入力します。
4. 終了 をクリックします。
