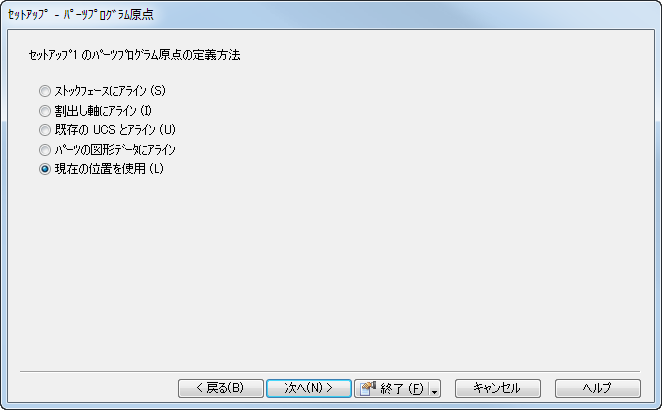

ウィザードの パーツ プログラム原点 ページでは、パーツ プログラム原点の指定方法を選択します。これが、NC プログラムの座標系の原点になります。
次のいずれかのオプションを選択して、次へ をクリックします。
- ストック フェースにアライン － セットアップを、ストックのフェースの中心、または、フェースのコーナーと位置合わせします。マウスで位置を選択することもできます。
- 割り出し軸にアライン － セットアップを、割り出し軸と位置合わせします。(このオプションは、Turn/Mill と 4 軸位置決め パーツのみで利用することができます。)
- 既存の UCS とアライン － セットアップを、既に作成済みのユーザー座標系(UCS)と位置合わせします。
- パーツの図形データにアライン － セットアップを、パーツの図形データに対して位置合わせします。
- 現在の位置を使用 － セットアップを、現在の位置のままにします。次へ をクリックして セットアップ － シミュレーション情報 ページに進むか、終了 をクリックします。
パーツ プログラム原点の詳細については、セットアップ を参照してください。
