ステップオーバー タイプ

注: 利用できるオプションは、工程により異なります。

ステップオーバー タイプ で、ツールパスからツールパスへの間に挿入される移動のタイプを制御します。 次のオプションがあります。

• ダイレクト － 工具は、直線で次の位置に移動します。工具は 3 軸すべての方向に移動可能です。次の例では、平坦なサーフェス フィーチャー上でのダイレクト ステップオーバーを示しています。



• 円弧 － 等高線荒加工だけでのオプションです。工具は、円弧で次の位置に移動します。(円弧で接続できない場合は、円弧と複数の接線が使用されます。) 等高線荒加工で利用できるオプションは、ダイレクト と 円弧 だけです。
• ステア ステップ － 工具は、Z 方向に上昇してから XY 方向に移動します。

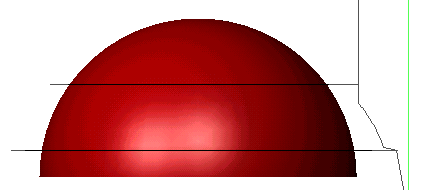

  次の例では、球状のサーフェス上での ステア ステップ 移動を示しています。

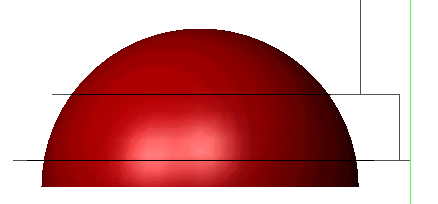

  次では、同じフィーチャーに ダイレクト オプションを使用しています。



• ループ － 工具はツールパスから円弧で退出し、次のツールパスに円弧で進入します。これらの移動は、実際には直線移動からプログラムされ、3 軸すべての方向に移動することもあります。次の例では、平坦なサーフェス フィーチャー上でのループ移動を示しています。
