作業環境を確認する

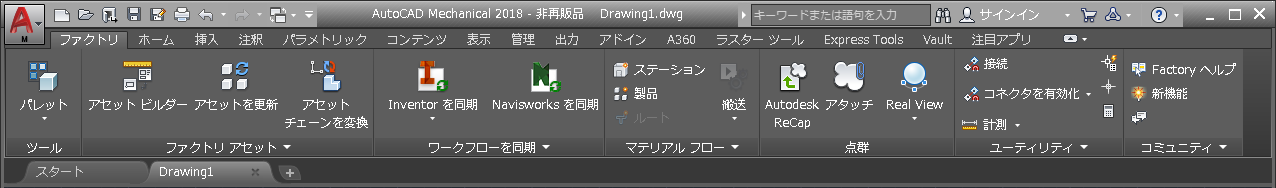

Factory Design のユーザ インタフェースは、[ファクトリ]タブにあり、[ツール]、[ファクトリ アセット]、[ワークフローを同期]、[マテリアル フロー]、[点群]、[ユーティリティ]、[コミュニティ]の各パネルで構成されます。 [ファクトリ]タブと標準の AutoCAD パネルにより、ファクトリの既定の作業環境が作成されます。

AutoCAD Factory Design Utilities

AutoCAD Factory Design Utilities に関連する[アセット ブラウザ]、[ブロック ブラウザ]、[マテリアル フロー]、[ファクトリのプロパティ]の 4 つのパレットがあります。パレットはそれぞれブラウザ領域を共有し、標準的なのサイズ変更手段によって調整できます。ブラウザはそれぞれ、アプリケーションのフレームから引き離して別の位置にドッキングさせたり、浮動させておくことができます。

[ファクトリ アセット]パネル

[ファクトリ アセット]のツールを使用すると、アセットを容易に作成、編集、更新することができます。

[ワークフローを同期]パネル

このパネルのツールを使用すると、AutoCAD の 2D 図面と Inventor Factory および Navisworks Factory の 3D レイアウトとの間に双方向の関連リンクを作成することができます。レイアウトの同期と呼ばれるリンクは、Inventor または Navisworks と AutoCAD Architecture または AutoCAD Mechanical との間に設定できます。

[マテリアル フロー]パネル

[マテリアル フロー]のツールを使用すると、施設内で製造される製品、プロセスが発生するステーション、ステーション間におけるルートを定義できます。レイアウトを作成したら、搬送コスト、設備稼働率、電力消費量を解析できます。複数の結果のレポートを作成できるため、それぞれのシナリオを比較し、ドキュメント化することができます。レイアウトが要件を満たしたら、レイアウトを Inventor Factory に送信することができます。Inventor Factory では、レイアウトが 2D アンダーレイとなり、3D アセットが取り込まれます。

[点群]パネル

このパネルの各ツールを使用すると、点群データを図面に取り込むことができます。

[ユーティリティ]パネル

[ユーティリティ]パネルでは、MEASUREGEOM[ジオメトリ計測]、ID[位置表示]、QUICKCALC[クイック計算]など、慣れ親しんだ一連の AutoCAD のコマンドを利用できます。また、AutoCAD Factory 固有の[接続]コマンドも利用できます。このコマンドは、アセットの未使用のコネクタを選択して、ファクトリ アセットを接続します。

[コミュニティ]パネル

[コミュニティ]パネルでは、Autodesk Knowledge Network (AKN)、ディスカッション フォーラム、ビジネス関連のソーシャル メディア サイトに簡単にアクセスできます。参考になるビデオを見たり、情報を共有したり、ファクトリに関する不慣れな問題について助言を得ることができます。
  • [Factory ヘルプ]: 製品に付属している AutoCAD Factory ヘルプのドキュメントを開きます。
  • [新機能]: ご使用の Autodesk Factory Design Utilities のバージョンの新機能に関する情報が表示されます。
  • [ディスカッションフォーラム]: ファクトリ関連のディスカッション トピックについてオンラインでディスカッションすることができます。
  • [YouTube]: Autodesk Factory Design の YouTube チャンネルで概要ビデオや手順に関するビデオにアクセスできます。
  • [アイデアの共有]では、Factory Design を改善する方法についてファクトリ開発チームとアイデアを共有することができます。
