通芯記号を通芯のどちらか一方の端部に表示するかどうかをコントロールできます。
タイプ プロパティを変更することによって、ビュー内の個々の通芯または特定のタイプのすべての通芯に対して、この操作をグラフィカルに行うことができます。
個々の通芯記号の表示/非表示を切り替えるには
- 通芯を表示するビューを開きます。
- 通芯を選択します。
Revit では通芯記号の近くにチェック ボックスが表示されます。必要に応じて拡大表示することができます。
- 通芯記号を非表示にするにはチェック ボックスをオフにし、通芯記号を表示するにはチェック ボックスをオンにします。
通芯の反対側の端部についても、通芯記号の表示/非表示を切り替える場合は、同様のプロセスを繰り返します。
タイプ プロパティを使用して通芯記号の表示/非表示を切り替えるには
- 通芯を表示するビューを開きます。
- 通芯を選択し、[修正 | 通芯]タブ
[プロパティ]パネル
(タイプ プロパティ)をクリックします。

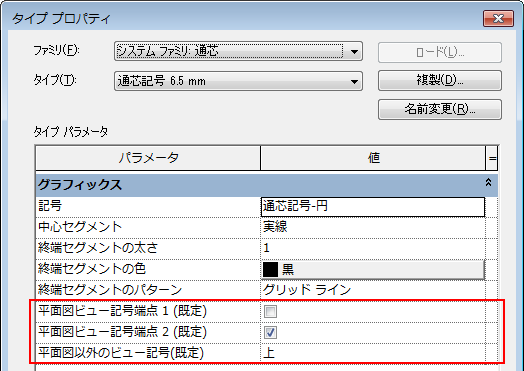

- [タイプ プロパティ]ダイアログで、次のいずれかの操作を実行します。
- 平面図ビューの通芯の始端に通芯記号を表示するには、[平面図ビュー記号端点 1 (既定)]を選択します。
- 平面図ビューの通芯の端部に通芯記号を表示するには、[平面図ビュー記号端点 2 (既定)]を選択します。
- 立面図や断面図など、平面図ビュー以外のビューでは、通芯記号を表示する位置を指定します。[平面図以外のビュー記号(既定)]で、[上]、[下]、[両方](上と下)、[なし]のいずれかを選択します。
- [OK]をクリックします。
Revit では、すべてのビューでこのタイプの通芯が更新されます。
