通芯をスケッチしていて、通芯記号を通芯の残りからオフセットしたい場合があります。
- 通芯をスケッチするか、既存の通芯を選択します。
通芯記号の近くにある線分の端部にはドラッグ コントロールがあります。
ドラッグ コントロールのある通芯を選択
- 通芯のサイズを変更するには、通芯記号の近くにある端部のドラッグ コントロールを選択して移動します。
- [エルボを追加]ドラッグ コントロール(
)をクリックし、通芯記号を通芯から離すよう、コントロールを目的の位置にドラッグします。

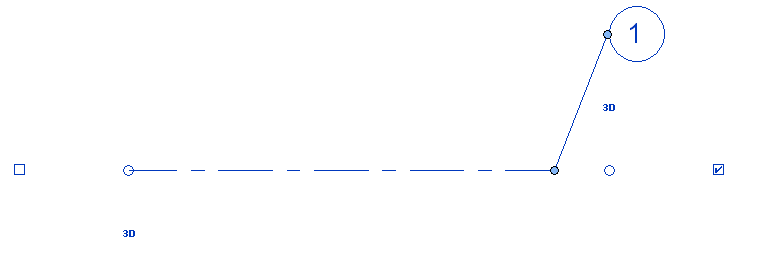

通芯からドラッグされた通芯記号
通芯記号の端部を線分から離すと、その結果はそのビューでのみ表示されます。通芯記号をドラッグすることによって作成されたセグメントのスタイルは、実線です。このスタイルは変更できません。
コントロールをドラッグすると、カーソルは近接通芯に類似する点でスナップします。カーソルはまた、セグメントが直線になるとスナップします。
