作業面ビューアで編集する

モデルの作業面ベースの要素を修正するには、作業面ビューアを使用します。

作業面ビューアでは、プロジェクト ブラウザで保持されない一時ビューを利用できます。

このツールは、スイープとスイープ ブレンド内のプロファイルを編集するときに便利です。

作業面ビューアは、プロジェクト環境にあるすべてのモデル ビューから使用できます。既定の向きは、最後にアクティブであったビューのアクティブ作業面です。

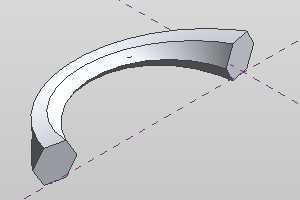

次の手順のサンプル イメージは、開始点としてスイープを使用します。

作業面ビューアで編集を行うには

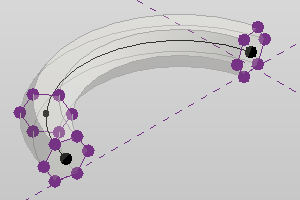

  1. 作業面プロファイルまたは要素プロファイルを選択します。
  2. [修正 | <要素>]タブ [作業面]パネル [ビューア]を選択します。

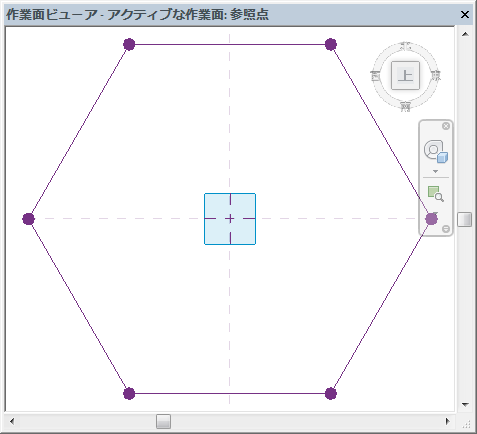

    作業面ビューアが適切な 2D ビューで開きます。

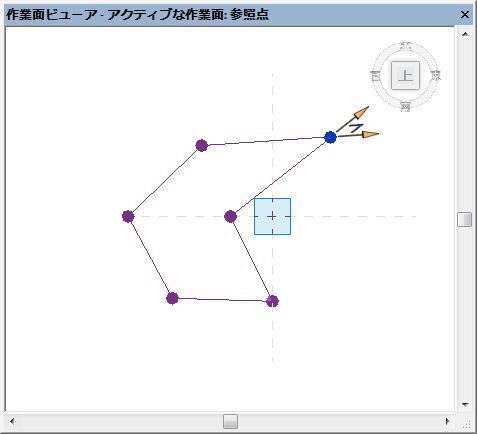

  3. 必要に応じてモデルを編集します。

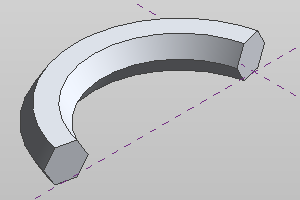

プロジェクト ビューまたは作業面ビューアで変更を行うと、リアルタイムに他のビューが更新されます。
