円形状の配列を作成する

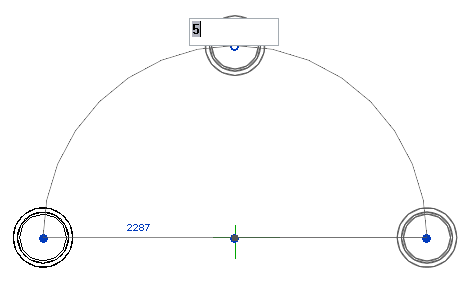

円弧を描画し、配列内に表示する要素の数を指定します。

次のいずれかの操作を行います。
- 配列にコピーする要素を選択し、[修正 | <要素>]タブ [修正]パネル [コピー]ドロップダウン (配列)をクリックします。
- [修正]タブ [修正]パネル [コピー]ドロップダウン (配列)をクリックし、配列にコピーする要素を選択し、[Enter]を押します。
オプションバーで、 (半径寸法)をクリックします。
直線状に配列を作成する項で説明したように、目的のオプションを選択します。
ヒント: 放射状配列を作成するときの手順は、要素を回転してコピーするときと同様です。「要素を回転する」を参照してください。
回転の中心コントロール()をドラッグするか、オプションバーの[回転中心: 配置]をクリックして、位置をクリックして選択することにより、目的の位置に回転の中心コントロールを再配置します。
この点から測定された円弧の周りに、配列要素が配置されます。通常は、回転コントロールの中心を、選択した要素の中心から遠ざけるようにしてドラッグするか、位置を変更します。コントロールは、壁や壁と線分の交点など、適切な点または線にスナップします。また、何もないスペース領域に配置することもできます。
円形状の配列の開始位置に、カーソルを移動します。回転記号の中心からカーソル位置まで、直線が表示されます。
注: 描画する代わりに回転の角度を指定する場合は、オプションバーで角度値を指定して、[Enter]を押します。残りの手順はスキップします。
クリックすると、1 番目の回転配列要素が配置されます。1 番目の配列要素を指定している最中にカーソルがスナップされた場合、そのスナップ線分は、2 番目の配列要素を配置するときにプレビューボックスに合わせて回転し、画面の角度でスナップします。
2番目の配列要素を配置する位置にカーソルを移動します。

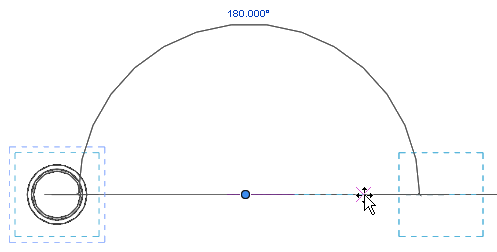

この配列要素を示すもう 1 つ別の線分が表示されます。回転中は、仮の角度寸法が表示され、プレビューイメージには回転していく選択要素の姿が示されます。
2 番目の配列要素をクリックして配置し、配列操作を終了します。

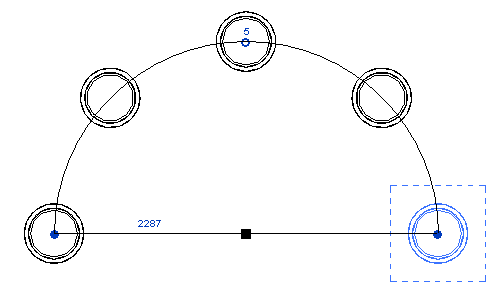

オプションバーで[間隔: 2 点間]をオンにすると、2 番目の回転配列要素によって、配列の 2 番目の要素の位置が決定されます。追加の配列要素が、同じ間隔で配置されます。

[間隔: 両端間]をオンにすると、2 番目の回転配列要素によって、配列の最後の要素の位置が決定されます。追加の配列要素が、最初の要素から最後の要素まで等間隔で配置されます。
