曲り梁をスケッチする
平面図ビューか立面図ビューのいずれかに曲り梁をスケッチします。
[構造]タブ
[構造]パネル
(梁)をクリックします。
[修正 | 配置 梁]タブ
[描画]パネルをクリックし、曲線ツールを選択します。
始端-終端、半径指定の円弧
中心-両端指定による円弧
端点接線円弧
フィレット円弧
スプライン
部分楕円

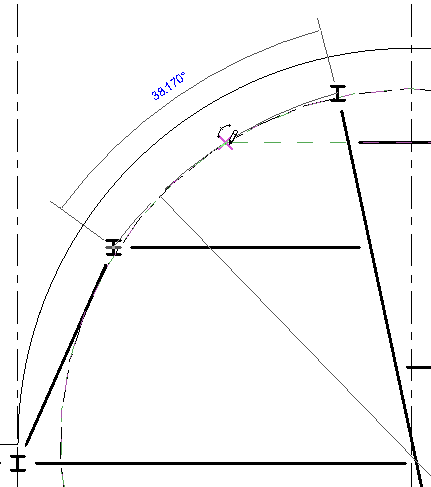

作図領域で必要な点を配置して、曲線選択を完了します。
曲り梁の円弧を設定する
