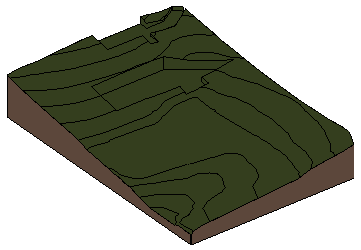

地盤面
外構の地盤を表現するには、
Revit
モデルで地盤面を作成します。
[外構]タブ
[モデル外構]パネル
(地盤面)
(サブ領域)
(地形分割)
(地形合成)
(整地)
このセクションの内容
地盤面について
[地盤面]ツールは、点または読み込まれたデータを使用して地盤面の設定を行います。3D ビューまたは外構図で、地盤面を作成できます。
点を配置して地盤面を作成する
作図領域に点を配置して、地盤面を作成します。
等高線データを読み込んで地盤面を作成する
DWG、DXF、DGN ファイルから読み込んだ 3D 等高線データに基づいて地盤面を自動的に生成します。
点ファイルを使用して地盤面を作成する
土木設計アプリケーションから点ファイルを書き出し、
Revit LT
モデルに読み込んで地盤面を作成します。
地盤面を簡略化する
地盤面の各点で三角形のジオメトリが作成されると、計算負荷が大きくなります。地盤面が多くの点で作成されている場合は、地盤面を簡略化してシステム パフォーマンスを改善させることができます。地盤面を簡略化すると、地盤面の特定の条件しだいで等高線の精度とジオメトリに影響が及ぶ場合があります。地盤面の簡略化後には等高線とジオメトリを確認してください。必要に応じて点を追加し、精度を高めるようにしてください。
地盤面のサブ領域を作成する
サブ領域は、地盤面全体のエリアのうち、マテリアルなどさまざまなプロパティ セットを適用できるエリアを設定します。
地盤面を分割する
地盤面を 2 つの異なる面に分割して、それらを個別に編集することができます。
地盤面を合成する
独立した 2 つの地盤面を 1 つのサーフェスに合成することができます。
地盤を整地する
提案された外構設計を作成するには、地盤面の領域を整地し、選択したポイントの高さを変更します。
地盤面とサブ領域のプロパティ
[地盤面]ツールを使用して地盤面やサブ領域のプロパティを表示、変更します。
