地盤面のサブ領域を作成する

サブ領域は、地盤面全体のエリアのうち、マテリアルなどさまざまなプロパティ セットを適用できるエリアを設定します。

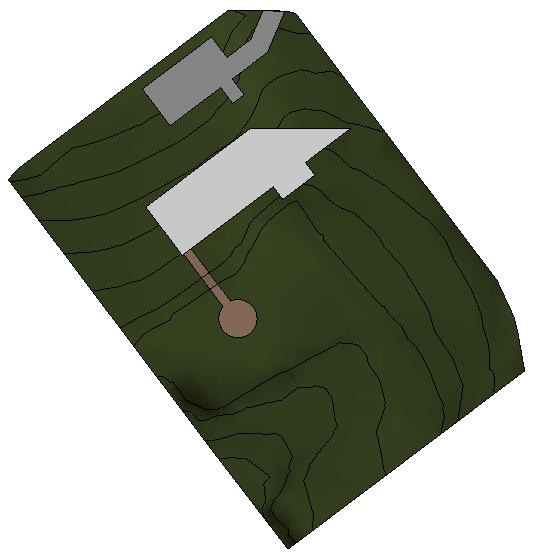

たとえば、サブ領域を使用すると、傾斜サーフェスに駐車場を描画したり、通路や交通島を描画できます。

サブ領域を作成しても、独立したサーフェスは作成されません。独立して編集できる個別のサーフェスを作成するには、[地形分割]ツールを使用します。

ヒント: サブ領域を使用して、駐車場、矢印の標識、身障者用の表示などの道路要素を追加できます。プロセスを簡略化するために、テンプレートとして詳細コンポーネントを使用し、サブ領域エディタで[線分を選択]ツールを使用します。必要に応じて、サブ領域の境界を詳細コンポーネントの選択された線分にロックすることができます。詳細コンポーネントを移動すると、サブ領域が自動的に調整されます。

サブ領域を作成するには

  1. 地盤面を表示する外構図を開きます。
  2. [外構]タブ [外構作成]パネル (サブ領域)をクリックします。

    Revit LT がスケッチ モードになります。

  3. (選択)をクリックするか、その他のスケッチ ツールを使用して、地盤面上にサブ領域を作成します。
    注: 地盤面のサブ領域を作成するには、単一の閉じたループを使用します。複数の閉じたループを作成すると、最初のループがサブ領域を作成するために使用され、他のループは無視されます。

サブ領域の境界を修正するには

  1. サブ領域を選択します。
  2. [修正 | 地盤面]タブ [サブ領域]パネル (境界の編集)をクリックします。
  3. (選択)をクリックするか、他のスケッチ ツールを使用して、地盤面上のサブ領域を変更します。
