軒裏を追加する

他の要素(壁や屋根など)に軒裏を関連付けることができます。壁または屋根を変更または移動すると、軒裏がそれに合わせて調整されます。

また、他の要素に関連付けられていない軒裏を作成することもできます。関連性のない軒裏を作成するには、スケッチ モードで[線分]ツールを使用します。

勾配矢印を描画するか、境界線のプロパティを変更して、勾配のある軒裏を作成します。「傾斜サーフェス」を参照してください。

  1. [建築]タブ [構築]パネル [屋根]ドロップダウン (屋根 軒裏)をクリックします。
  2. [修正 | 軒裏の境界を作成]タブ [描画]パネル (屋根エッジを選択)をクリックします。

    このツールを使用して、ロックされたスケッチ線を作成します。

  3. 屋根をハイライト表示し、クリックして選択します。

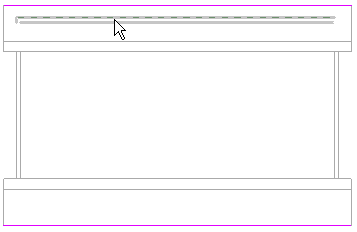

    [屋根エッジを選択]ツールで選択された屋根

  4. [修正 | 軒裏の境界を作成]タブ [描画]パネル (壁を選択)をクリックし、屋根の下で壁の外側の面をハイライト表示し、クリックして選択します。

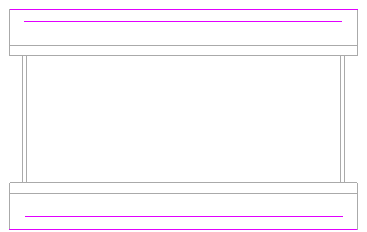

    軒裏の線分用にハイライト表示された壁

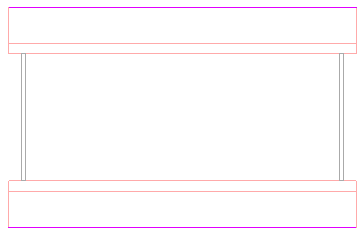

    壁を選択した後の軒裏のスケッチ線

  5. 余分なスケッチ線をトリムし、スケッチ ループを閉じます。

  6. (編集モードを終了)をクリックします。

    作成した軒裏を確認するには、平面図ビューから壁と屋根の境が表示される断面図ビューを作成します。

    断面図ビューでの屋根、軒裏、壁

    注: [ジオメトリを結合]ツールを使用して、上の図にある軒裏と屋根を結合させています。イメージを完了するには、軒裏を壁に結合し、次に壁を屋根に結合します。
