インプレイス壁を作成する

[インプレイス壁]ツールでは独自のジオメトリを使用して、他の壁ツールでは作成できない壁を手動で設計して作成することができます。

  1. 次のいずれかをクリックします。
    • [建築]タブ [構築]パネル [壁]ドロップダウン (インプレイス壁)
    • [構造]タブ [構造]パネル [壁]ドロップダウン (インプレイス壁)
  2. 新しいインプレイス壁タイプの名前を入力します。

    ファミリ エディタが開き、建築モデル内の既存のジオメトリがハーフトーンで表示されます。

  3. ファミリ エディタを使用して、壁を設計します。

    たとえば、[作成]タブ [フォーム]パネルで、押し出し、ブレンド、回転、スイープ、スイープ ブレンド、ボイドのツールを使用して、インプレイス壁のジオメトリを作成します。「ソリッド ジオメトリとボイド ジオメトリを作成する」および「要素をスケッチする」を参照してください。

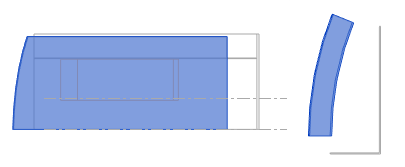

    次のイメージは、立面図ビューと平面図ビューでのインプレイス壁を示しています。モデル内の他のジオメトリをハーフトーンで表示します。

  4. [モデルを終了]をクリックします。

    モデル内でインプレイス壁が表示されます。

  5. プロジェクト環境で、モデルの設計を続けます。
