ビーム要素を分割する

次に、ビーム要素(部品 7)を小さな増分に分割し、その長さに沿って複数の結果計算点を提供します。

1. [選択] [選択] [ライン]をアクティブにし、剛体要素のスポーク間の長いラインの中央付近をクリックして、選択します。



2. [作成] [修正] [分割]をクリックします。[ライン分割]ダイアログ ボックスが表示されます。
   1. [分割数量]フィールドに 12 と入力します。
   2. [OK]をクリックします。
3. ビームの分割を視覚化するには、 [表示] [表示設定] [要素端節点]をクリックします。各頂点に青色の X マーカーが表示されて、モデルは次のようになります。



   注: 結果のビーム要素の長さは、元の 18 インチの長さのスパンが 12 増分に分割されるため、1.5 インチになります。
4. 再度 [表示] [表示設定] [要素端節点]をクリックして、頂点マーカーを非表示にします。
5. ViewCube のすぐ上に表示される [ホーム]アイコンをクリックして、モデルのアイソメ ビューを表示します。
   注: [ホーム]アイコンは、カーソルを ViewCube の上または近くに置くまで表示されません。

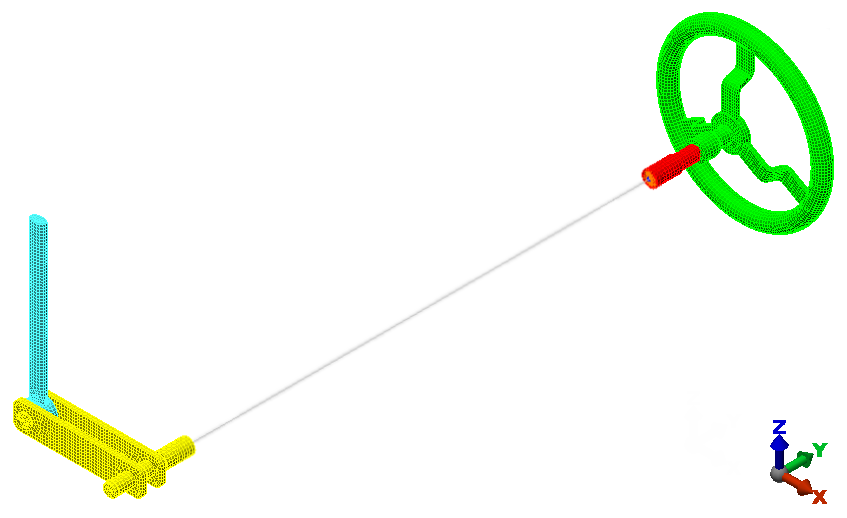

   モデルは、次の図のようになるはずです。



6. クイック アクセス ツールバー(QAT)の [保存]をクリックして、モデルを保存します。

以上でこのチュートリアルは完了です。このメッシュを作成したモデルを使用して、「リモート クランクの静的応力解析」チュートリアルを完了することができます。
