入力スペクトルを定義する

詳細は、「応答スペクトル解析」ヘルプ トピックを参照してください。

1. ブラウザの[解析タイプ]見出しを右クリックして、[解析パラメータを編集]を選択します。
2. [解析パラメータ]ダイアログ ボックスの[スペクトル データ]をクリックします。[応答スペクトル解析の入力]ダイアログ ボックスが表示されます。
   1. [設計シナリオの固有値解析結果を使用]フィールドに 1 と入力されていることを確認します。このシミュレーションでは、「設計シナリオ 1」で以前に実行した固有値解析の結果が使用されます。
   2. [応答スペクトルを生成]チェック ボックスをオンにします。このオプションでは、ユーザが指定した周波数と減衰率の値に基づいて生成が行われます。
   3. [X 方向]フィールドに 1 と入力します。
      1. [Y 方向]フィールドに 1 と入力します。
      2. [Z 方向]フィールドに 1 と入力します。スペクトルは、3 つのグローバル方向のすべてに等しく適用されます。
   4. [振動周波数(Hz)]フィールドに 15 と入力します。
      1. [減衰率(0.01 = 1%)]フィールドに 0.05 と入力します。

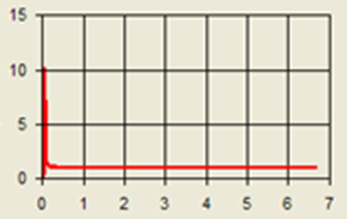

      2. [スケール係数]フィールドに 1 の値が指定されていることを確認します。[周期]と[変位]表の値は自動的に入力され、スペクトル グラフは次の図のようになります。

   5. [OK]をクリックして、入力スペクトルを確定します。
3. [OK]をクリックして、解析パラメータを確定します。
