ここでは、PV/Designer でモデルのプレビューを見ます。次にこのモデルを生成し、FEA エディタ環境で表示します。
- 表示領域内で「中」マウス ボタンをクリックしてドラッグすることによりモデルの視点を回転します。圧力容器の構造メッシュを検査します。
[表示]

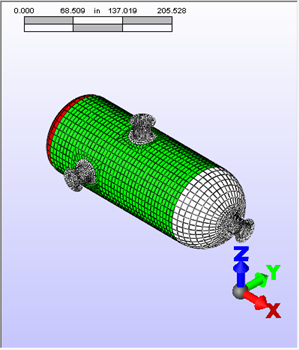

[方向] [アイソメトリック]を選択して、アイソメ ビューに戻ります。モデルが次の図のように表示されます。

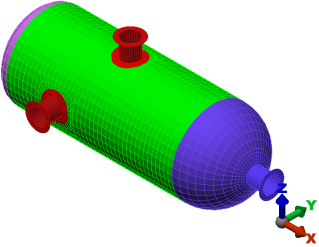

- [ファイル] [完了]をクリックして、PV/Designer を終了し、モデルを Simulation Mechanical の FEA エディタ環境で開きます。モデルが次の図のように表示されます。要素タイプは、すべての部品で自動的に[平面]に設定されています。
ヘッドの形状には多数のオプションが使用できます(ノズルの位置と角度をオフセットする、ノズルにヘッドを配置する、ノズルにテーパを付けるなど)。このチュートリアルでは、自動メッシュ分割を使用しました。手動によるメッシュのカスタマイズも可能です。最後に、PV/Designer は、プレート/シェルまたはソリッドの形状を出力することができます。
注: モデルを FEA エディタ環境に転送した後、
[ツール] [編集] [圧力容器]をクリックすることで、PV/Designer に戻って形状やメッシュを修正することができます。
[ツール] [編集] [圧力容器]をクリックすることで、PV/Designer に戻って形状やメッシュを修正することができます。 以上でこのチュートリアルは完了です。
